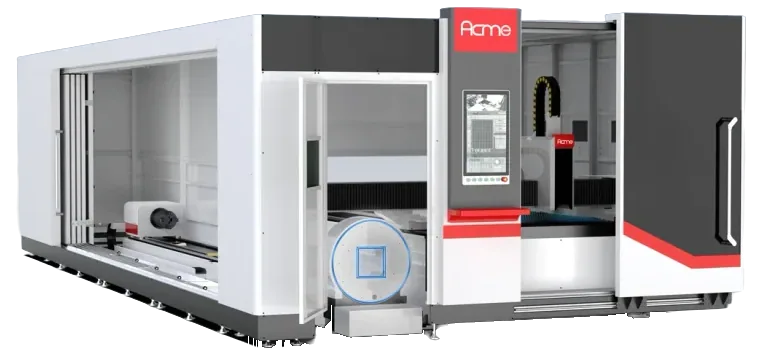

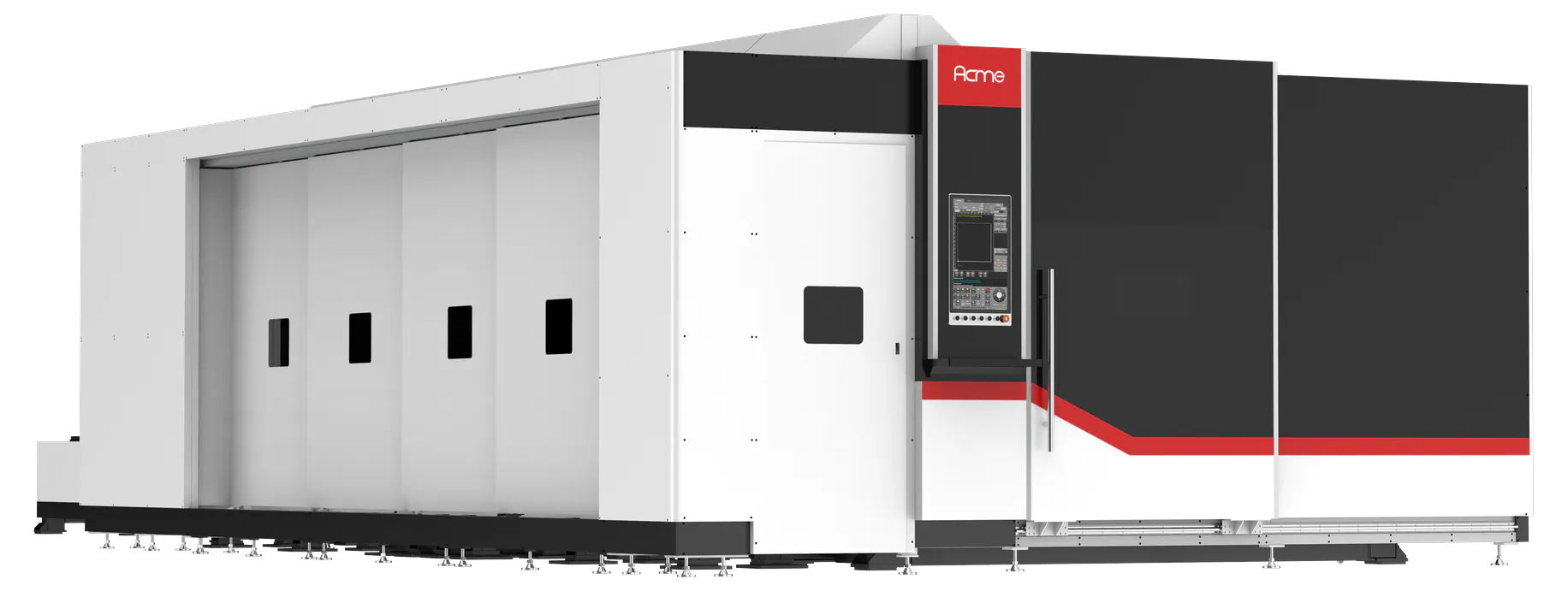

DT Series — Mașini laser 2 în 1 (tablă + țevi), cu carcasă
DT Series este mașina laser care taie și tablă, și țevi, pe aceeași platformă, pentru atelierele care lucrează ambele materiale. Are 3 modele, cu tablă până la 12.000×2.500 mm, țevi Ø8–280 mm, putere 1–60 kW. Platforma se schimbă în 15 secunde, iar carcasa închide utilajul pe tot conturul.
- Funcții: Tablă + țevi (2 în 1)
- Tablă: până la 12.000×2.500 mm
- Țevi: Ø8–280 mm (3 modele)
- Putere laser: 1–60 kW
De ce DT Series
Economie la manoperă
Un singur utilaj taie și tabla, și țeava, așa că vă trebuie mai puțini operatori decât pentru două mașini separate.
Ce face DT Series diferit

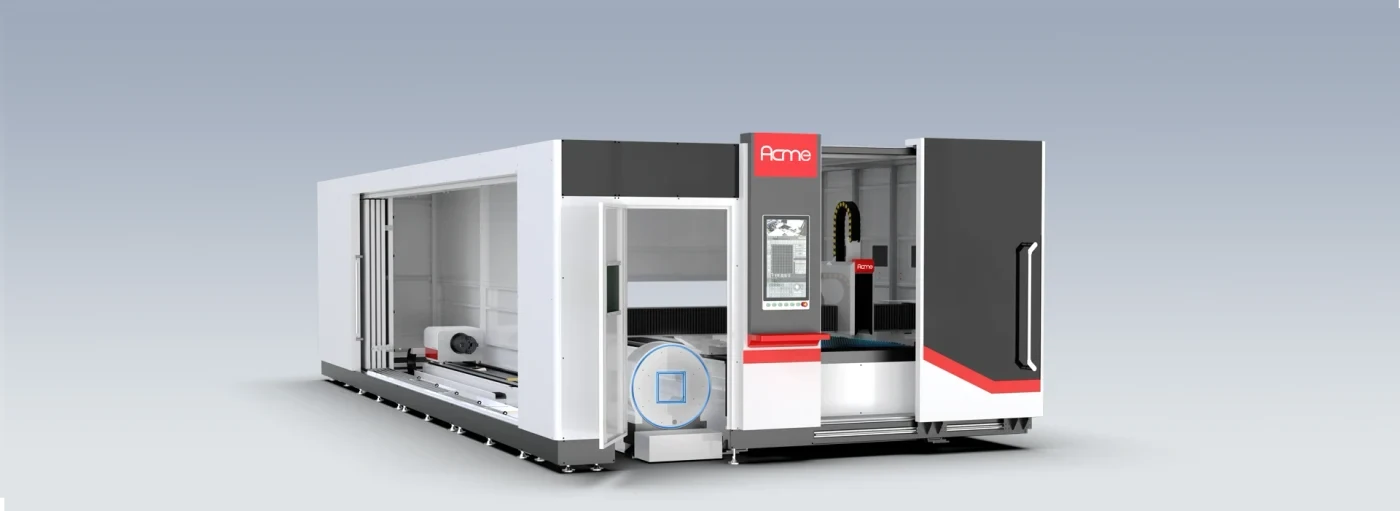

O mașină, două funcții
Taie pe aceeași platformă și tablă, și țeavă metalică. ACME afirmă că, dintre utilajele combinate tablă–țeavă de pe piață, mașina sa are cea mai bună capacitate pe partea de țeavă.
Tehnologia din DT Series

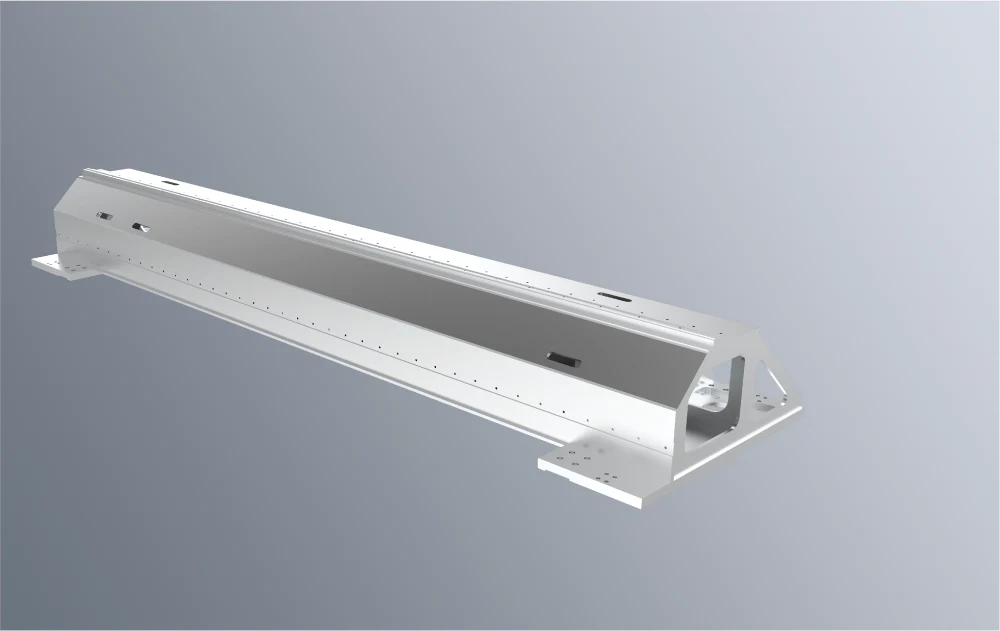

Grinzi din aluminiu de clasă aeronautică
Grinzile sunt extrudate: nu se deformează, sunt tenace, ușoare și rezistă la coroziune. Pentru că portalul e ușor, prelucrarea merge mai repede.

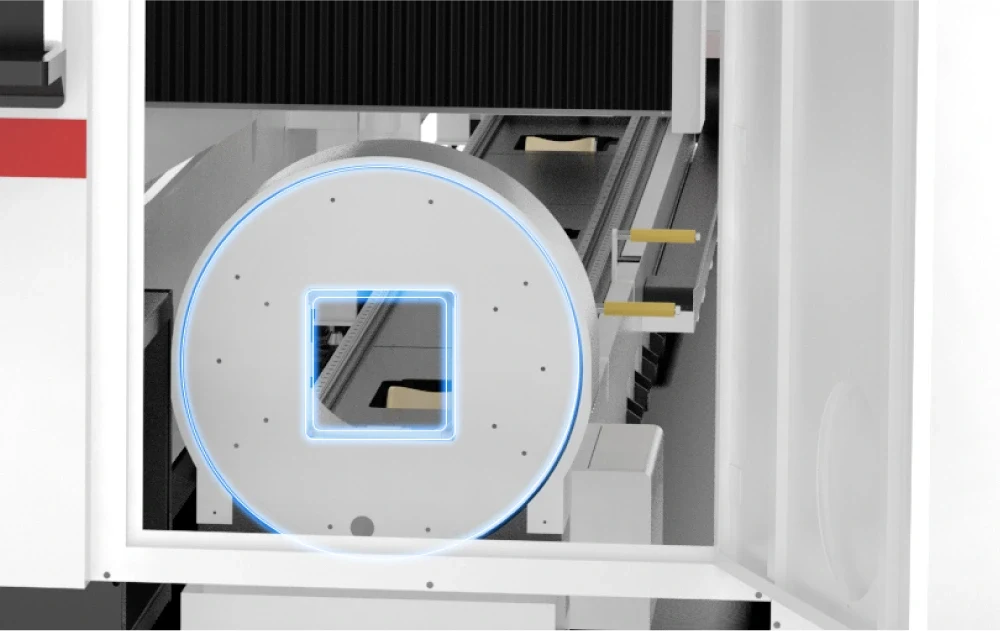

Mandrina ACME
Strânge cu opt cilindri, cu o forță dublă față de o mandrină obișnuită. Prin trecerea pătrată, țeava intră liber, așa că se prelucrează în serie orice țeavă metalică între Ø8 și Ø250 mm.

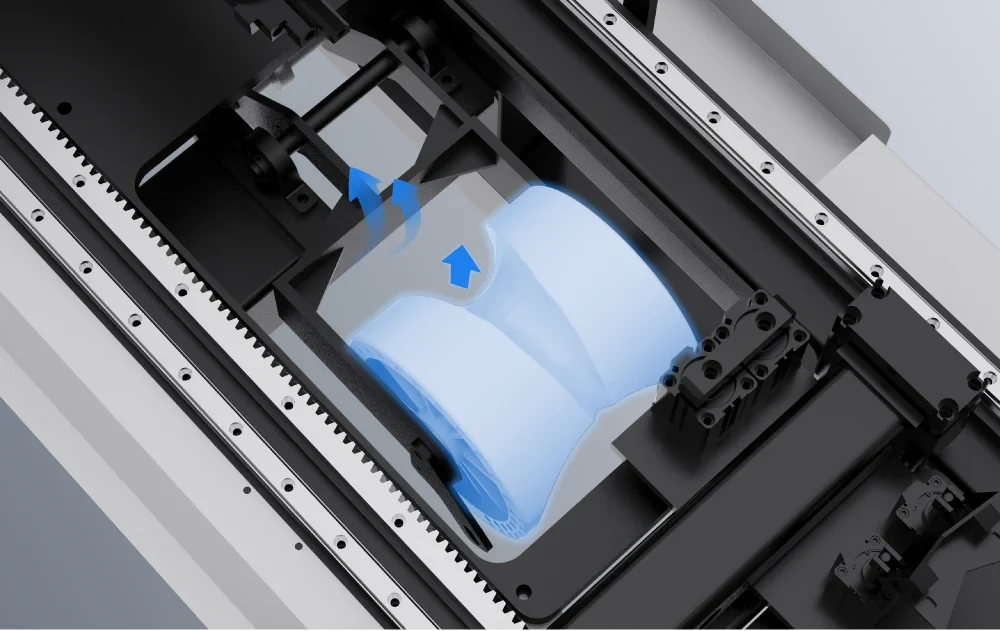

Suport care urmărește țeava
Se reglează singur după rotația țevii, ca piesa să nu cadă și să nu se lovească. Sprijinul rămâne lângă zona de tăiere pe toată durata operației.
Ușor de pus în funcțiune

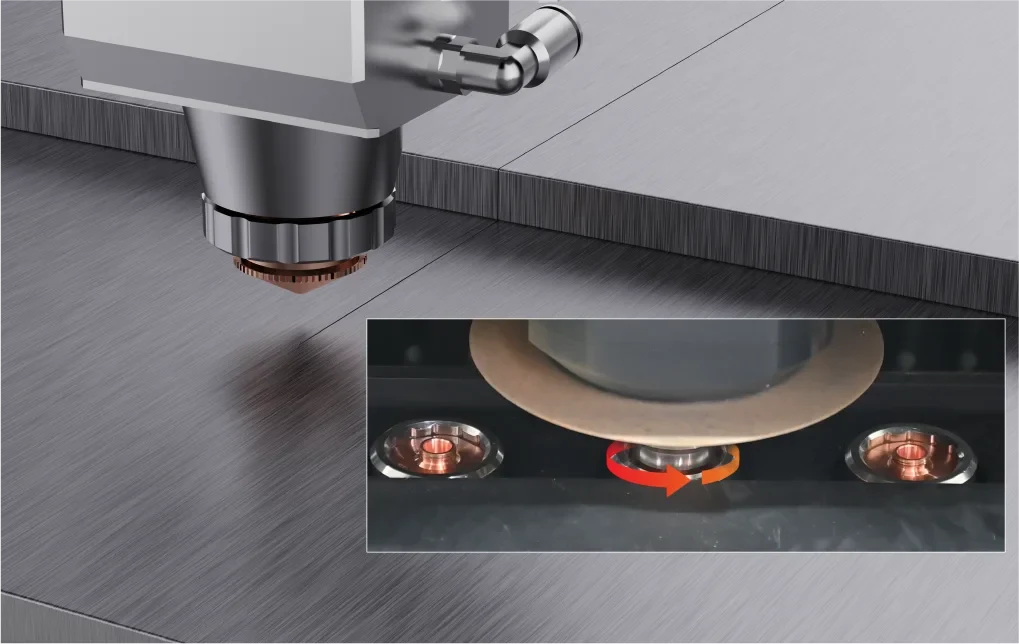

Schimbare automată a duzelor
Utilajul își pune singur duza potrivită tipului și grosimii tablei, așa că nu mai opriți mașina ca s-o schimbați de mână.
Vezi tehnologiile ACME

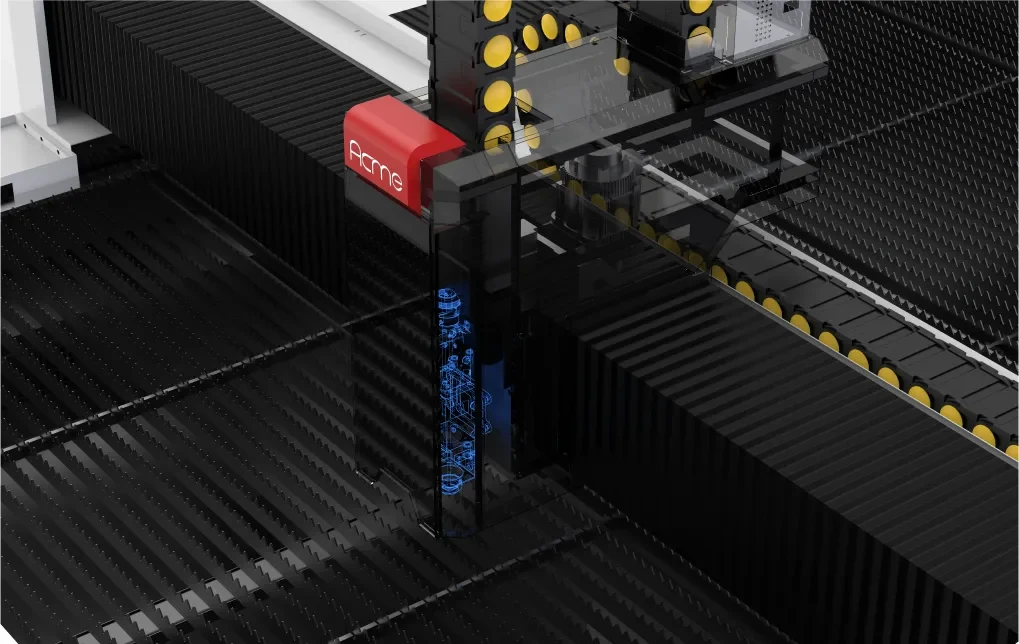

Control al presiunii aerului în timp real
Presiunea aerului e măsurată și corectată din mers, în buclă închisă. Tăierea rămâne stabilă, iar calitatea și ritmul se păstrează pe toată seria.
Vezi serviciile noastre
De ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Tabelul oficial ACME pentru cele 3 modele DT.
| Model | 4020DT12 | 6025DT26 | 12025DT28 |
|---|---|---|---|
| Suprafață de lucru (mm) | 4.000 × 2.000 | 6.000 × 2.500 | 12.000 × 2.500 |
| Lungime țeavă (mm) | 4.000 | 6.000 | 12.000 |
| Diametru țeavă (mm) | Ø8–120 | Ø15–250 | Ø15–280 |
| Sarcină max. pe platformă | 1,6 t | 4,8 t | 16 t |
| Accelerație max. | 1,5 G | 1,5 G | 1,5 G |
| Dimensiuni utilaj (mm) | L 11.100 × l 4.700 h 2.600 | L 15.500 × l 5.700 h 3.100 | L 31.000 × l 5.700 h 3.100 |
| Putere laser | 1–60 kW | ||
| Materiale | oțel carbon, inox, aliaje de aluminiu, alamă, cupru — tablă și țevi metalice | ||
| Mandrină | ACME cu 8 cilindri, forță de strângere dublă față de o mandrină obișnuită; trecere pătrată | ||
| Grinzi și antrenare | grinzi din aluminiu extrudat, dublu servo — 115 m/min | ||
| Schimb platformă | 15 secunde | ||
| Dotări | schimbare automată a duzelor, control în buclă închisă al presiunii aerului, carcasă integrală | ||
- Suprafață de lucru (mm)
- 4.000 × 2.000
- Lungime țeavă (mm)
- 4.000
- Diametru țeavă (mm)
- Ø8–120
- Sarcină max. pe platformă
- 1,6 t
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 11.100 × l 4.700
h 2.600 - Putere laser
- 1–60 kW
- Materiale
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru — tablă și țevi metalice
- Mandrină
- ACME cu 8 cilindri, forță de strângere dublă față de o mandrină obișnuită; trecere pătrată
- Grinzi și antrenare
- grinzi din aluminiu extrudat, dublu servo — 115 m/min
- Schimb platformă
- 15 secunde
- Dotări
- schimbare automată a duzelor, control în buclă închisă al presiunii aerului, carcasă integrală
- Suprafață de lucru (mm)
- 6.000 × 2.500
- Lungime țeavă (mm)
- 6.000
- Diametru țeavă (mm)
- Ø15–250
- Sarcină max. pe platformă
- 4,8 t
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 15.500 × l 5.700
h 3.100 - Putere laser
- 1–60 kW
- Materiale
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru — tablă și țevi metalice
- Mandrină
- ACME cu 8 cilindri, forță de strângere dublă față de o mandrină obișnuită; trecere pătrată
- Grinzi și antrenare
- grinzi din aluminiu extrudat, dublu servo — 115 m/min
- Schimb platformă
- 15 secunde
- Dotări
- schimbare automată a duzelor, control în buclă închisă al presiunii aerului, carcasă integrală
- Suprafață de lucru (mm)
- 12.000 × 2.500
- Lungime țeavă (mm)
- 12.000
- Diametru țeavă (mm)
- Ø15–280
- Sarcină max. pe platformă
- 16 t
- Accelerație max.
- 1,5 G
- Dimensiuni utilaj (mm)
- L 31.000 × l 5.700
h 3.100 - Putere laser
- 1–60 kW
- Materiale
- oțel carbon, inox, aliaje de aluminiu, alamă, cupru — tablă și țevi metalice
- Mandrină
- ACME cu 8 cilindri, forță de strângere dublă față de o mandrină obișnuită; trecere pătrată
- Grinzi și antrenare
- grinzi din aluminiu extrudat, dublu servo — 115 m/min
- Schimb platformă
- 15 secunde
- Dotări
- schimbare automată a duzelor, control în buclă închisă al presiunii aerului, carcasă integrală
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Tabla și țeava intră pe același utilaj, iar trecerea de la una la alta se face repede, așa că pe un schimb încap mai multe tipuri de comenzi. Formatul de tablă ajunge la 12.000×2.500 mm, iar țeava merge de la Ø8 la Ø280 mm.
A doua masă se pregătește cât prima e sub cap; schimbul lor durează 15 secunde, iar eficiența crește cu peste 30%. Carcasa închide utilajul pe tot conturul.
ST Series se oprește la 6.000×2.500 mm, Ø250 mm și 1,8 tone pe platformă. LHM Series pune tabla lângă profile grele, nu lângă țeavă.
Răspunsuri pentru DT Series
Câte modele are DT Series și ce formate taie?
DT Series are trei modele. 4020DT12 taie tablă de 4.000×2.000 mm și țevi Ø8–120 mm, 6025DT26 ajunge la 6.000×2.500 mm și Ø15–250 mm, iar 12025DT28 la 12.000×2.500 mm și Ø15–280 mm. Lungimea țevii e aceeași cu a mesei: 4.000, 6.000 și 12.000 mm. Toate trei lucrează cu surse de 1–60 kW și accelerație de până la 1,5 G.
Ce înseamnă „2 în 1” la DT Series?
Înseamnă că DT Series taie pe aceeași mașină și tablă, și țeavă, fără un al doilea utilaj. Diferența se vede la investiție, la spațiul din hală și la numărul de oameni care o țin în lucru. Pe tablă și pe țeavă prelucrează aceleași materiale: oțel carbon, inox, aliaje de aluminiu, alamă și cupru.
Ce mandrină are DT Series și ce diametre de țeavă prinde?
DT Series are o mandrină ACME cu opt cilindri, care strânge de două ori mai tare decât una obișnuită. Trecerea ei e pătrată, așa că țeava intră fără să fie ghidată. Pentru mandrină, producătorul dă domeniul Ø8–250 mm, iar tabelul lui de parametri urcă până la Ø280 mm pe 12025DT28. Pe modelul mic, 4020DT12, țevile merg între Ø8 și Ø120 mm.

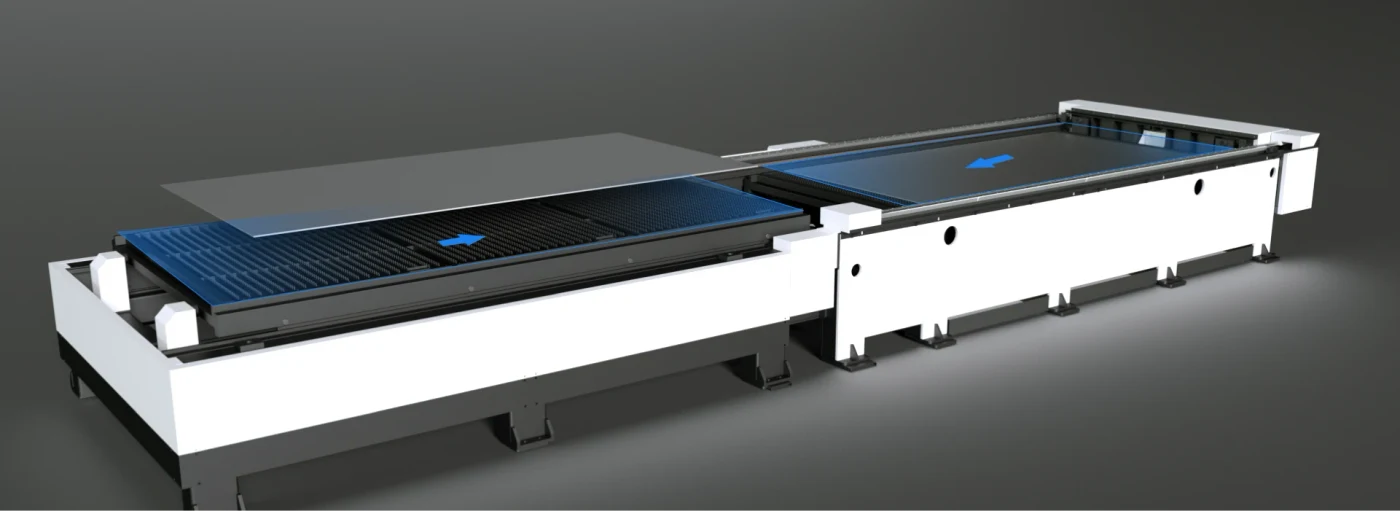

Cât durează schimbul de platformă la DT Series?
La DT Series, schimbul de platformă se face în 15 secunde: în acest timp masa plină iese, iar cea pregătită intră sub cap. De aici vine plusul de peste 30% la eficiență pe care îl dă producătorul. Sarcina pe platformă depinde de model: până la 1,6 t la 4020DT12, 4,8 t la 6025DT26 și 16 t la 12025DT28.

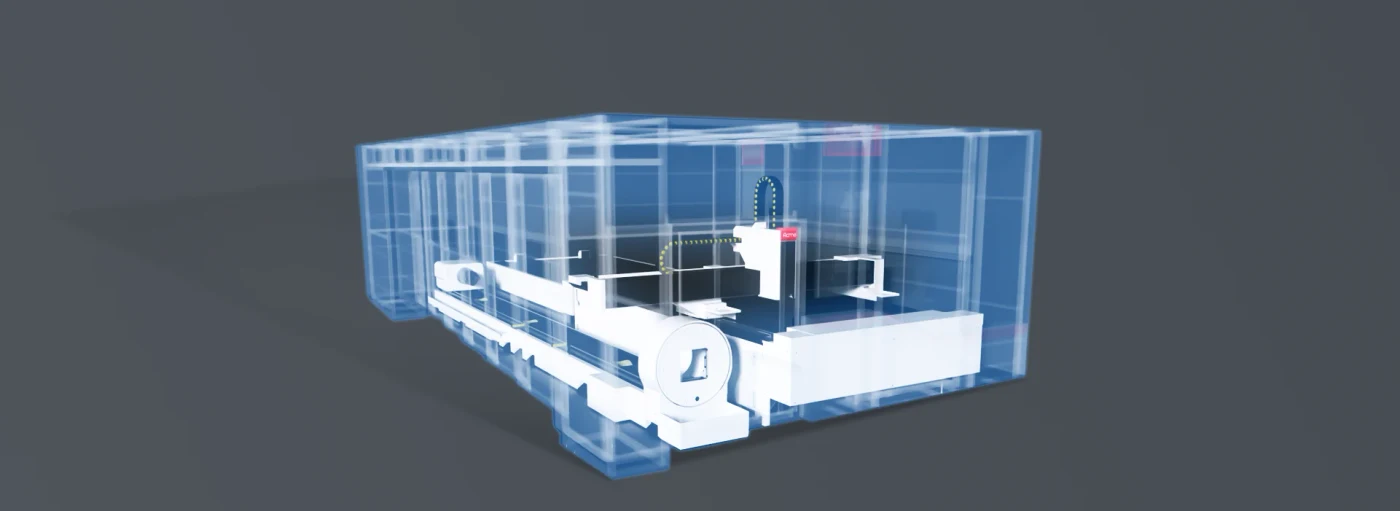

Ce viteză și ce accelerație are DT Series?
DT Series lucrează cu 115 m/min și accelerație de până la 1,5 G, aceleași pe toate cele trei modele. Grinzile portalului, din aluminiu extrudat de clasă aeronautică, sunt ușoare, așa că portalul pornește și se oprește mai repede, iar cele două servomotoare care îl antrenează duc capul rapid de la un contur la altul.

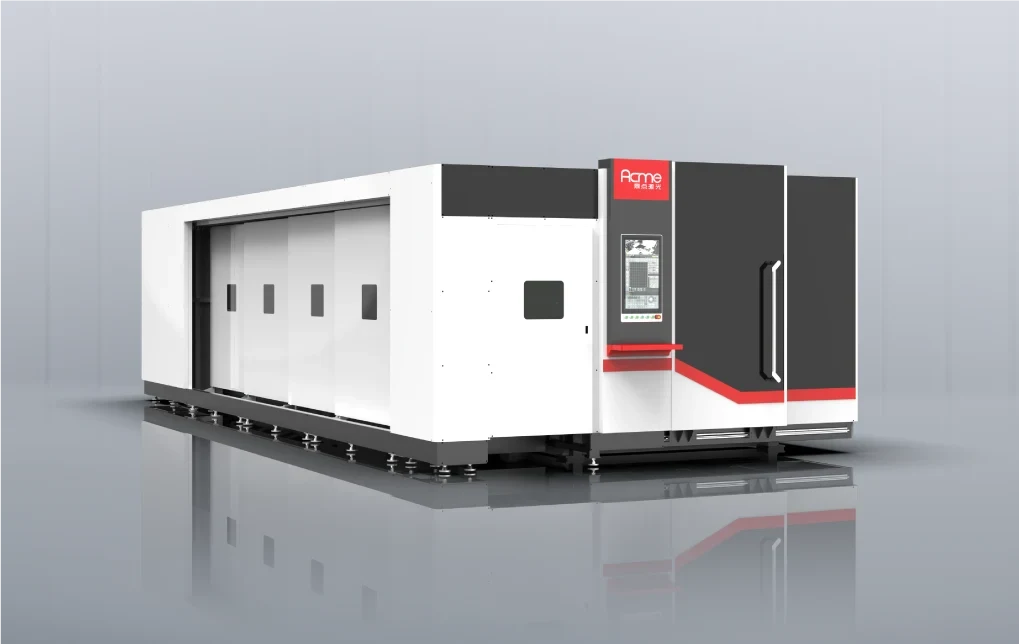

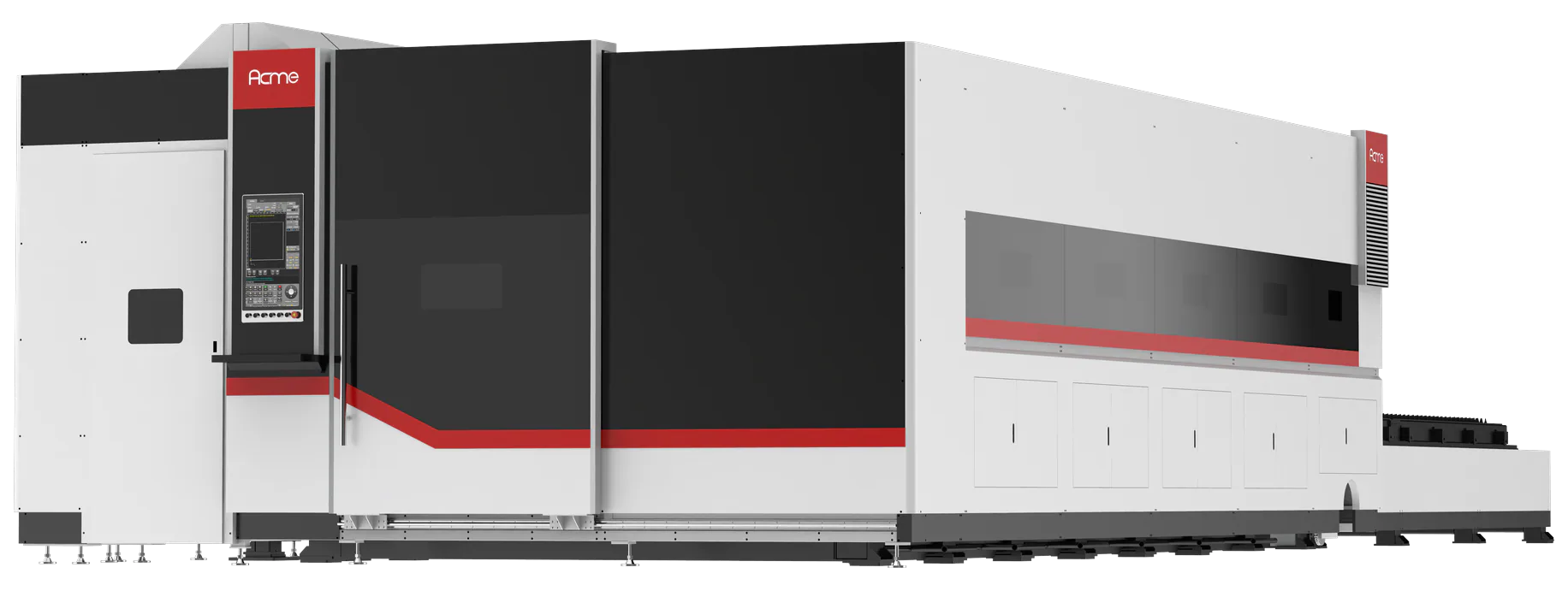

Ce carcasă de protecție are DT Series?
DT Series are o carcasă de protecție integrală, care închide utilajul pe tot conturul. O au toate cele trei modele, împreună cu schimbarea automată a duzelor și cu controlul în buclă închisă al presiunii aerului: utilajul își pune singur duza potrivită tablei, iar presiunea se măsoară și se corectează din mers.
Care e diferența dintre DT Series și ST Series?
Amândouă taie tablă și țevi pe aceeași platformă, cu surse de 1–60 kW. ST Series e versiunea compactă: maximum 6.000×2.500 mm, țevi până la Ø250 mm și sarcină pe platformă de până la 1,8 t. DT Series urcă la 12.000×2.500 mm, țevi până la Ø280 mm și 16 t pe platformă și are, în plus, schimb de platformă în 15 secunde.
Cât spațiu ocupă DT Series în hală?
Gabaritul DT Series crește cu formatul de lucru. 4020DT12 are 11.100 mm lungime, 4.700 mm lățime și 2.600 mm înălțime. 6025DT26 are 15.500×5.700 mm, la 3.100 mm înălțime, iar 12025DT28 are 31.000×5.700 mm, tot la 3.100 mm înălțime. La cele două modele mari, lățimea și înălțimea sunt aceleași; diferă doar lungimea.
Unde se folosește
utilaje ACME instalate în lume
țări și regiuni cu utilaje în funcțiune
serii de utilaje în portofoliu
configurații disponibile în catalog
Vă interesează DT Series?
Trimiteți-ne specificațiile — formatul și grosimea tablei, diametrele și grosimea peretelui la țevi, materialele, puterea dorită și volumul lunar. Vă răspundem în scris, cu modelul recomandat: 4020DT12, 6025DT26 sau 12025DT28.
