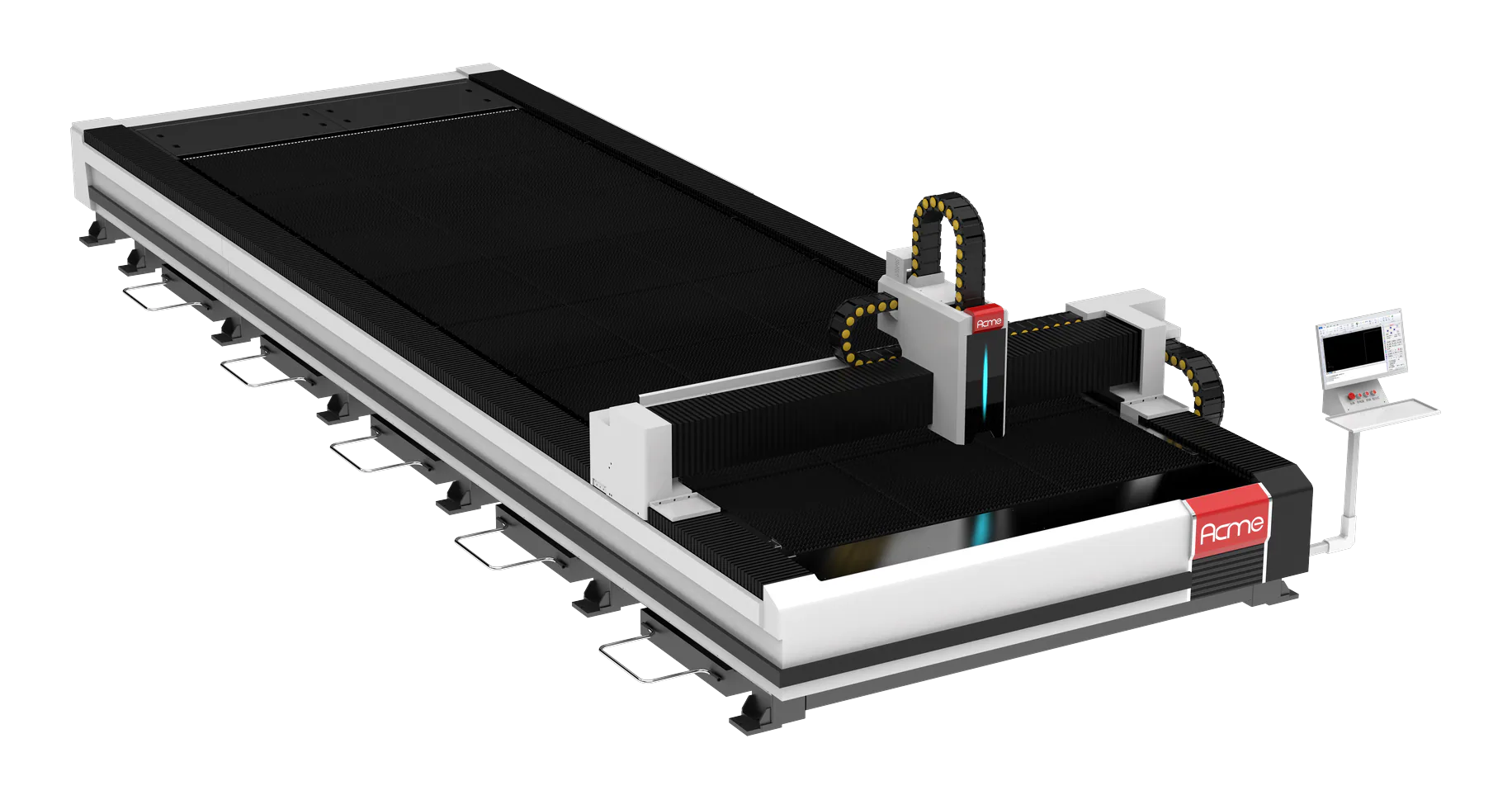

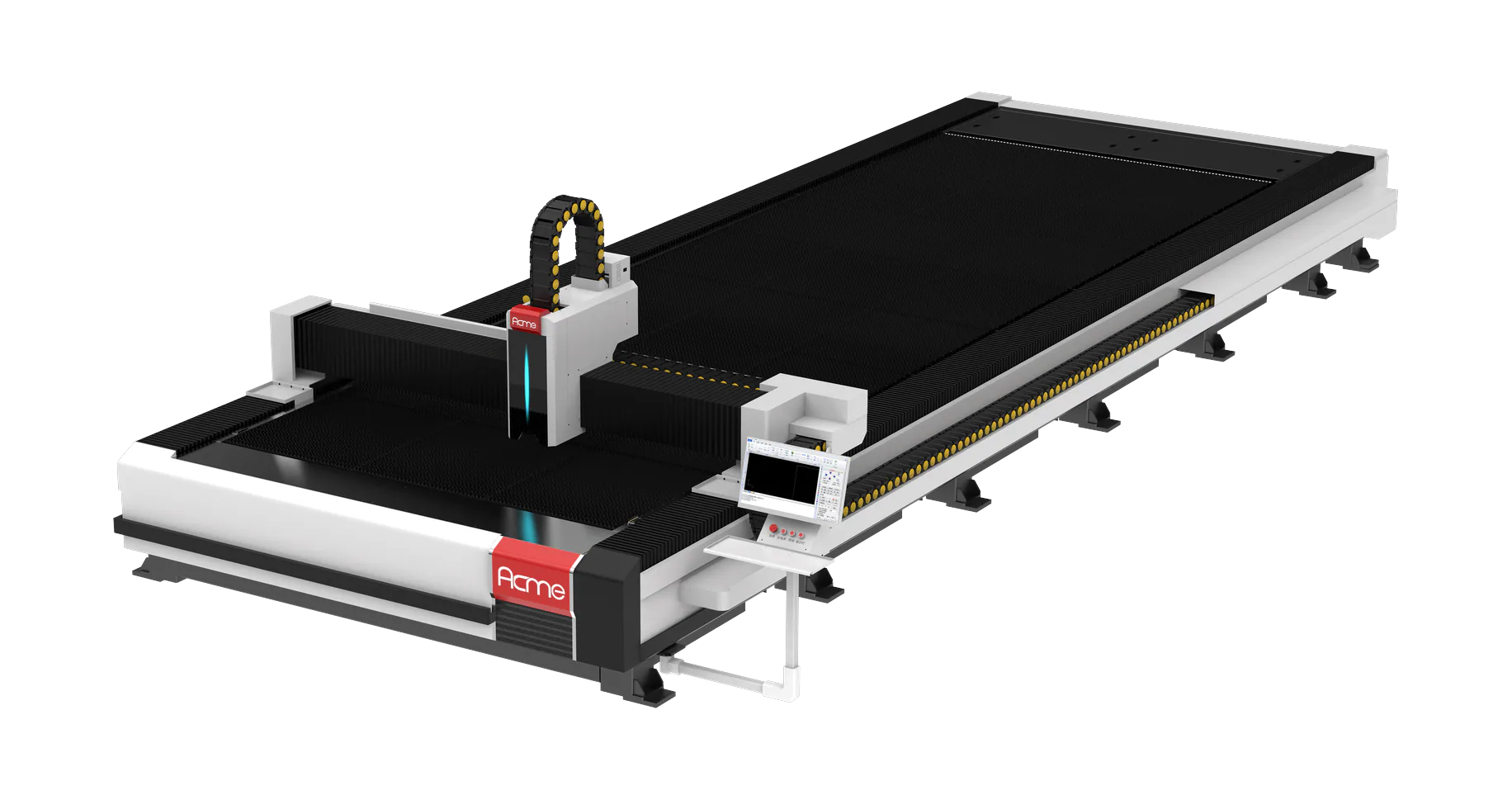

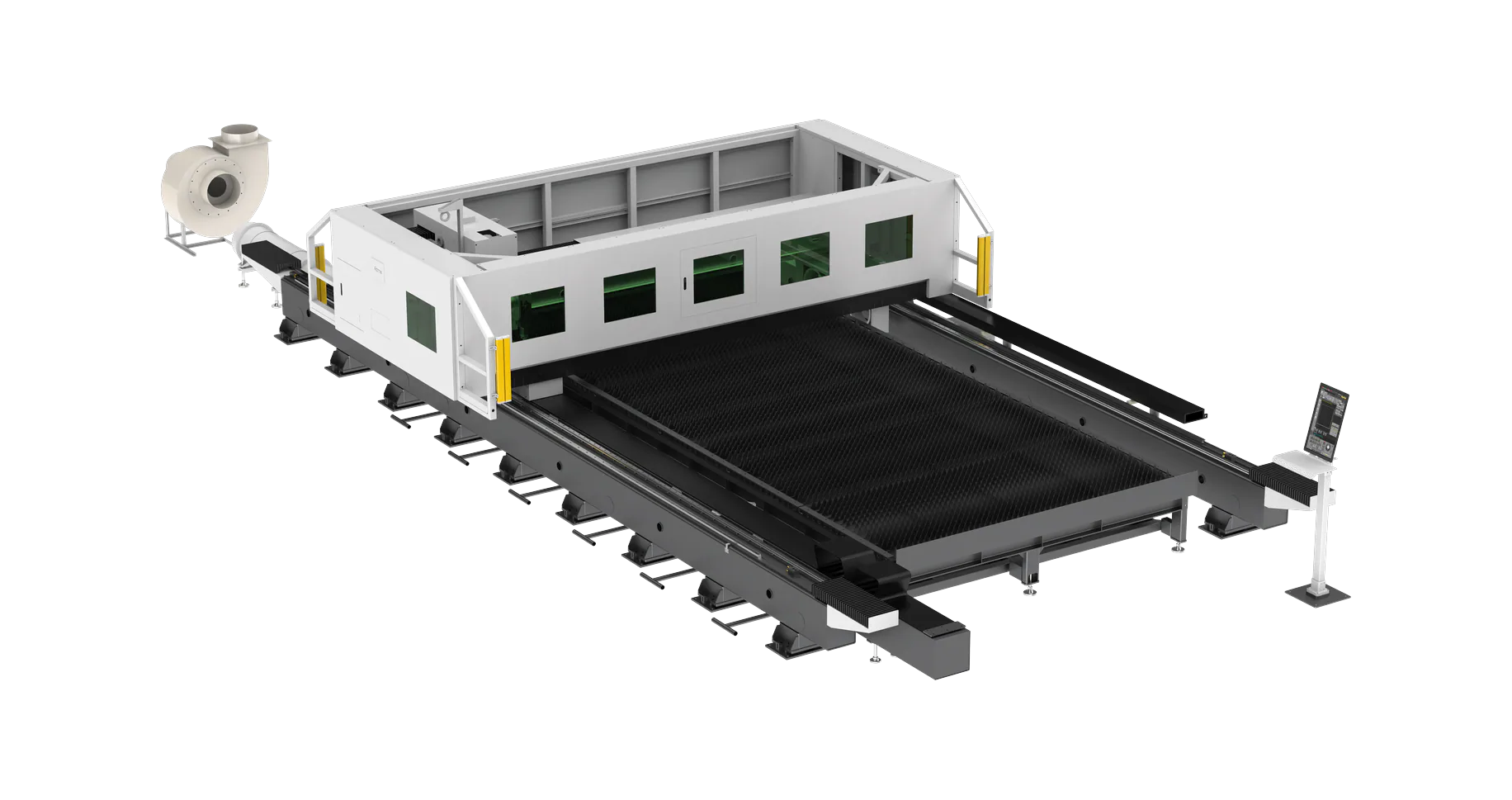

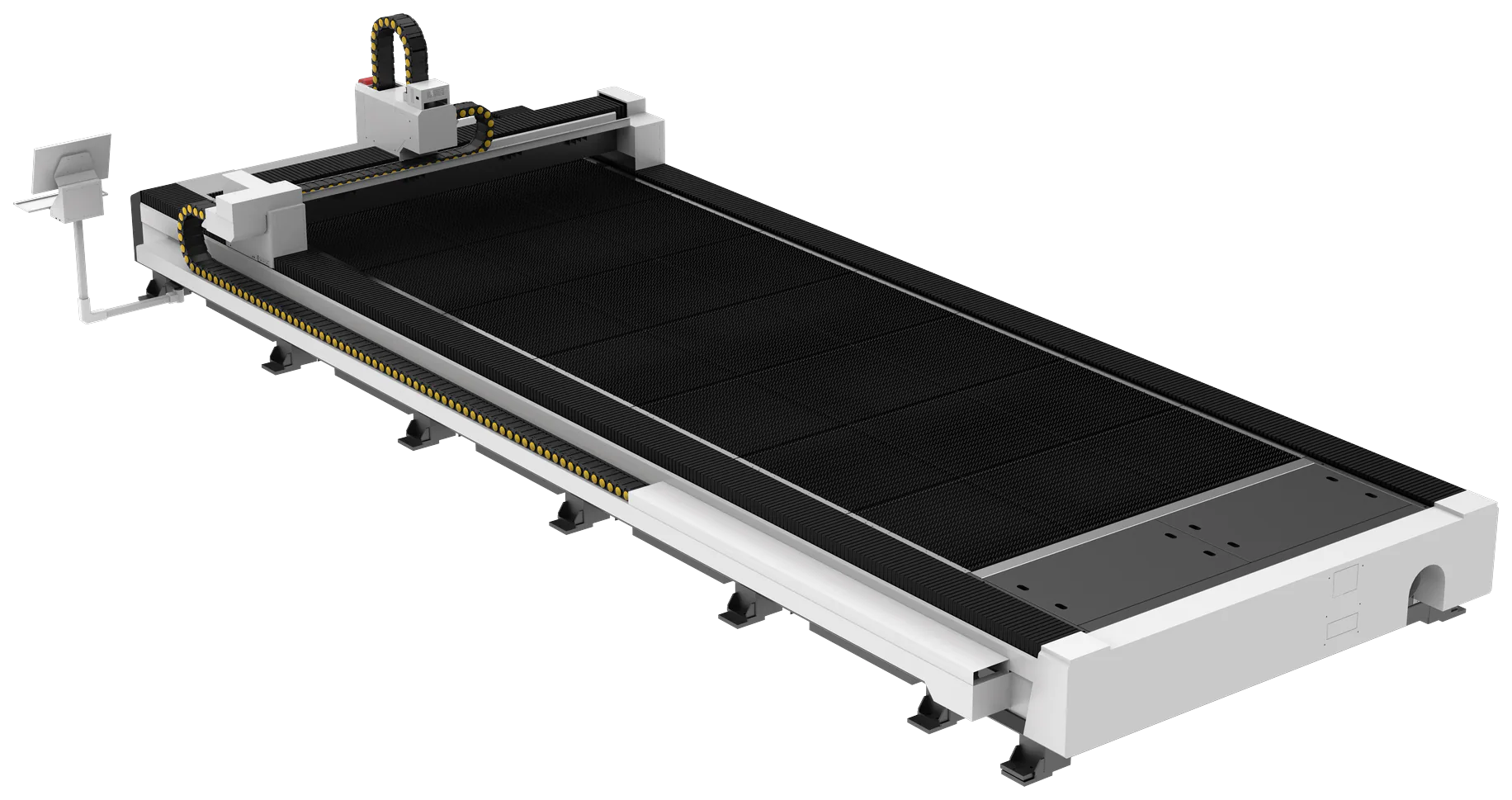

LP Series — Mașină de tăiat tablă cu laser, portal pe șine la sol
LP Series este mașina de tăiat tablă cu laser, cu portal pe șine la sol, pentru atelierele care lucrează tablă groasă de format mare. Ia locul mașinilor de tăiat cu plasmă și cu oxigaz. Taie grosimi de până la 100 mm, pe formate de la 12 m la 24 m, cu putere 6–60 kW. Platforma de lucru e separată de patul mașinii, iar utilajul rezistă în condiții grele.
- Putere laser: 6–60 kW
- Grosime tablă: până la 100 mm
- Format: 12 m → 24 m (3 modele)
- Bevel: A / V / Y / X / K + speciale
De ce LP Series
Tablă de până la 100 mm
Taie tablă de până la 100 mm grosime, pe lungimi de la 12 metri în sus, cât cere piesa. Investiția inițială e mare, dar utilajul are viață lungă și se amortizează în timp. La aceste grosimi, ia locul tăierii cu plasmă și cu oxigaz.
Ce face LP Series diferit

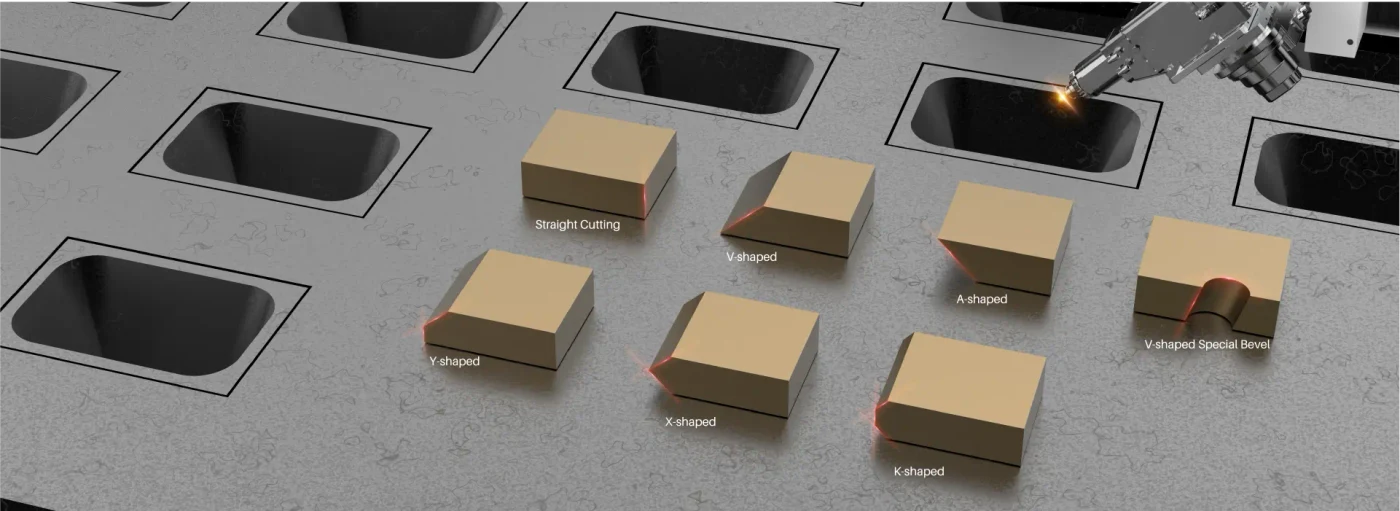

Șanfren gata de sudură
Taie șanfrene V, Y, X și K. Rostul iese gata pentru asamblare sau sudură, fără prelucrare ulterioară: pierdeți mai puțin timp, iar costul pe piesă scade.
LP Series
Șanfrenare X și K în oțel carbon de 35 mm, la utilajul real.
Tehnologia din LP Series

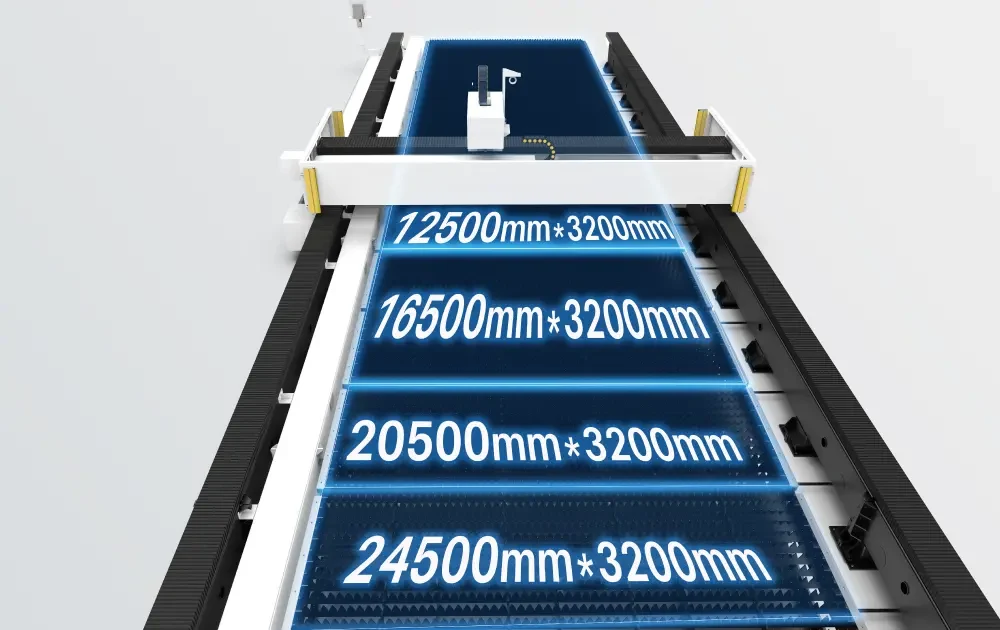

Pat modular
Patul e alcătuit din module: pornește de la 12 m și se lungește la comandă, cât cere piesa. Acceptă formate foarte mari, iar construcția e sigură și ține ani de zile.

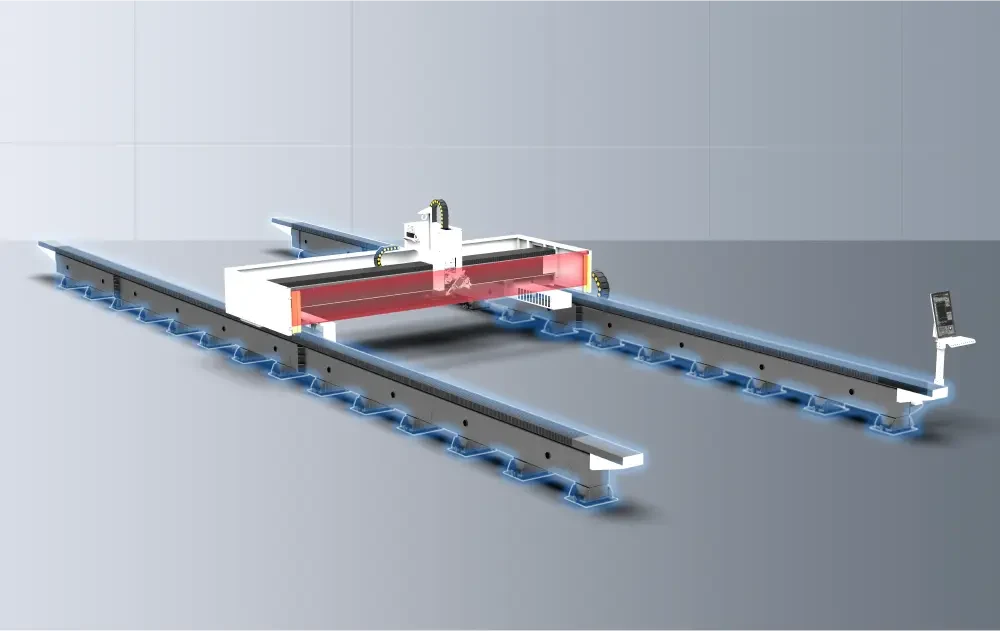

Se așază pe fundația existentă
Fundația căii de rulare de la sol e compatibilă cu cea a mașinii de tăiere cu flacără (oxigaz) pe care o înlocuiește. Nu mai turnați fundație nouă, iar montajul durează mai puțin.

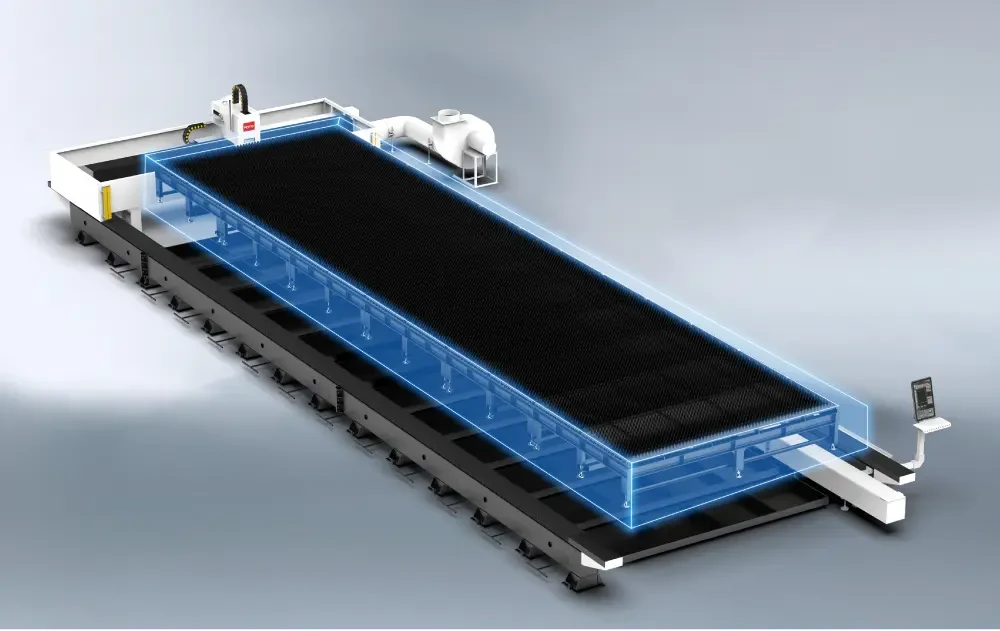

Platforma separată de pat
Platforma de lucru și patul mașinii sunt construcții separate. Utilajul merge stabil, rezistă în condiții grele de atelier și are durată lungă de viață.
Ușor de pus în funcțiune

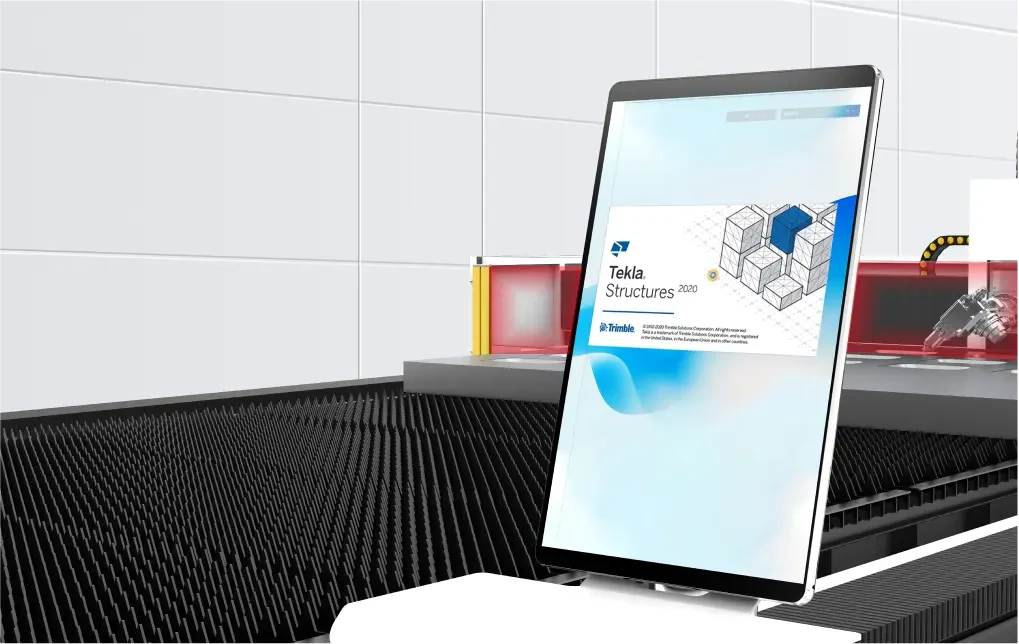

Compatibil Tekla
Utilajul e compatibil cu fișierele de modelare Tekla 3D: conturul și șanfrenul pieselor proiectate în Tekla nu mai trebuie redesenate pentru tăiere.
Vezi tehnologiile ACME

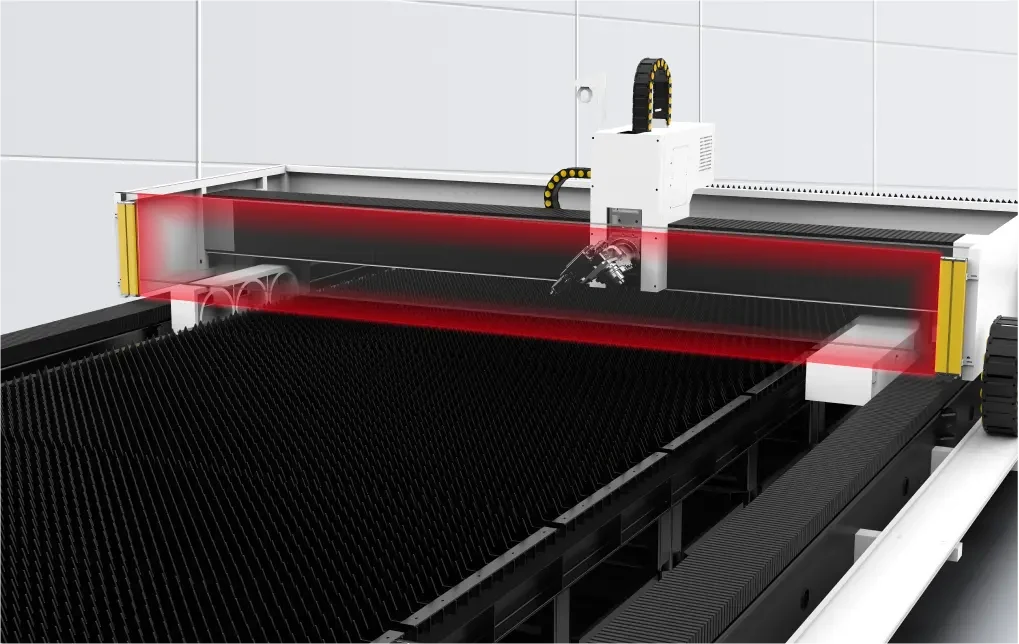

Barieră optică de siguranță
Când bariera detectează un obiect în zona protejată a portalului, declanșează imediat oprirea de urgență. Așa sunt protejați și omul, și utilajul.
Vezi serviciile noastre

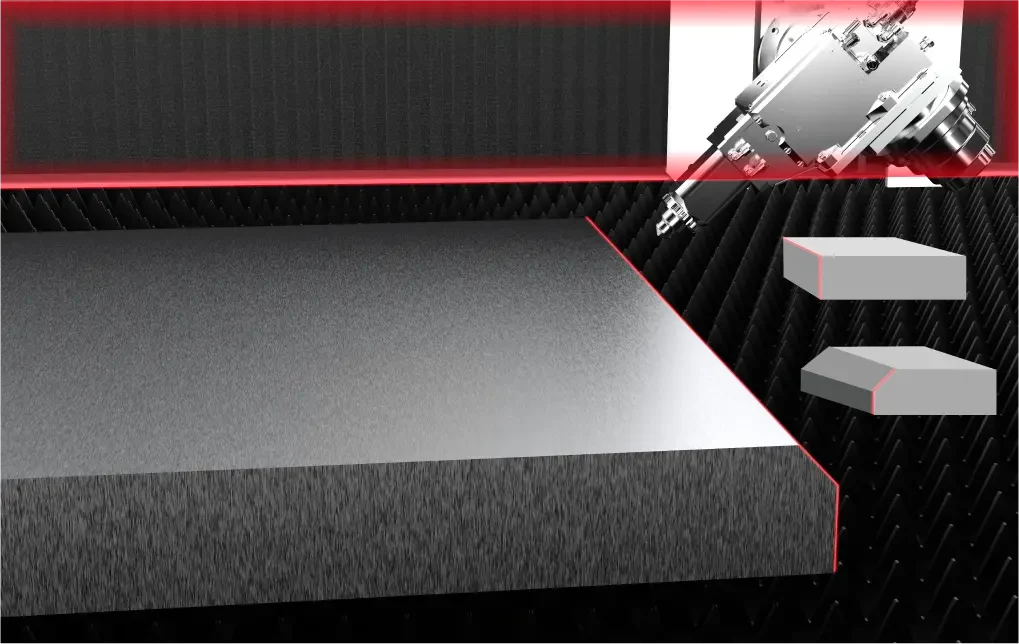

Șanfrenare pe piese deja tăiate
Șanfrenează piese care au fost deja tăiate drept și fasonate: reluați piesele existente, în loc să tăiați altele din tablă nouă.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date din tabelul oficial ACME LP Series. Putere 6–60 kW pe toate cele trei configurații.
| Model | 12025S | 14025S | 24030S |
|---|---|---|---|
| Putere laser | 6–60 kW | 6–60 kW | 6–60 kW |
| Suprafață de tăiere (mm) | 12.000 × 2.500 | 14.000 × 2.500 | 24.000 × 3.000 |
| Sarcină platformă de lucru | 28.000 kg | 32.600 kg | 56.000 kg |
| Viteză avans | 80 m/min | 80 m/min | 80 m/min |
| Accelerație max. | 0,3 G | 0,3 G | 0,3 G |
| Spațiu necesar (mm) | L 15.000 × l 9.000 h 2.100 | L 19.000 × l 9.000 h 2.100 | L 27.000 × l 9.000 h 2.100 |
| Grosime max. tablă | până la 100 mm | ||
| Bevel | A / V / Y / X / K + geometrii speciale | ||
| Construcție | portal pe șine la sol, platformă de lucru separată de patul mașinii, pat modular (12 m + N) | ||
- Putere laser
- 6–60 kW
- Suprafață de tăiere (mm)
- 12.000 × 2.500
- Sarcină platformă de lucru
- 28.000 kg
- Viteză avans
- 80 m/min
- Accelerație max.
- 0,3 G
- Spațiu necesar (mm)
- L 15.000 × l 9.000
h 2.100 - Grosime max. tablă
- până la 100 mm
- Bevel
- A / V / Y / X / K + geometrii speciale
- Construcție
- portal pe șine la sol, platformă de lucru separată de patul mașinii, pat modular (12 m + N)
- Putere laser
- 6–60 kW
- Suprafață de tăiere (mm)
- 14.000 × 2.500
- Sarcină platformă de lucru
- 32.600 kg
- Viteză avans
- 80 m/min
- Accelerație max.
- 0,3 G
- Spațiu necesar (mm)
- L 19.000 × l 9.000
h 2.100 - Grosime max. tablă
- până la 100 mm
- Bevel
- A / V / Y / X / K + geometrii speciale
- Construcție
- portal pe șine la sol, platformă de lucru separată de patul mașinii, pat modular (12 m + N)
- Putere laser
- 6–60 kW
- Suprafață de tăiere (mm)
- 24.000 × 3.000
- Sarcină platformă de lucru
- 56.000 kg
- Viteză avans
- 80 m/min
- Accelerație max.
- 0,3 G
- Spațiu necesar (mm)
- L 27.000 × l 9.000
h 2.100 - Grosime max. tablă
- până la 100 mm
- Bevel
- A / V / Y / X / K + geometrii speciale
- Construcție
- portal pe șine la sol, platformă de lucru separată de patul mașinii, pat modular (12 m + N)
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
O tablă de 24 de metri și 56 de tone nu intră pe niciun alt utilaj din gamă. LP Series o primește pe o platformă separată de patul mașinii, cu portalul pe șine la sol. Calea de rulare se potrivește peste fundația deja turnată pentru mașina de tăiere cu flacără (oxigaz) înlocuită.
Șanfrenele A, V, Y, X și K se taie odată cu conturul, iar la tăiere se poate folosi aer comprimat în locul oxigenului sau azotului.
S și D Series acoperă formate de până la 12 m și merg la fel de sus în grosime, dar se deplasează mai repede: 132 m/min și 1,5 G, față de 80 m/min și 0,3 G pe LP Series.
Răspunsuri pentru LP Series
Ce grosime de tablă taie LP Series?
LP Series taie tablă de până la 100 mm grosime, indiferent de configurație. Puterea sursei se alege la comandă, între 6 și 60 kW, în funcție de material și de grosimea pe care o tăiați cel mai des. Nu orice atelier are nevoie de capătul de sus al gamei.
Ce configurații are LP Series și ce format de tablă acceptă?
LP Series are trei configurații standard: 12025S taie pe 12.000×2.500 mm, 14025S pe 14.000×2.500 mm, iar 24030S pe 24.000×3.000 mm. Toate trei au aceeași putere disponibilă, 6–60 kW, aceeași viteză de avans, 80 m/min, și aceeași accelerație maximă, 0,3 G. Între ele diferă formatul de tablă, sarcina pe platformă și spațiul ocupat în hală.
Se poate comanda LP Series cu pat mai lung sau mai lat decât variantele standard?
Patul LP Series se poate lungi la comandă: e construit din module, pornește de la 12 m și crește cât cere piesa. Pentru această serie, producătorul declară lățimi de lucru între 2 și 3,5 m. Cele trei configurații din tabel, cu lățimi de 2.500 și 3.000 mm, sunt variantele standard ale producătorului.
Ce sarcină duce platforma de lucru la LP Series?
Platforma de lucru a LP Series duce 28.000 kg la 12025S, 32.600 kg la 14025S și 56.000 kg la 24030S. Sarcina crește odată cu formatul de tablă: 12.000×2.500 mm, 14.000×2.500 mm, respectiv 24.000×3.000 mm. Sunt valori gândite pentru tablă groasă, de până la 100 mm, pe format mare. Platforma e o construcție separată de patul mașinii.
Cât spațiu ocupă LP Series în hală?
Spațiul necesar pentru LP Series este de 15.000×9.000×2.100 mm la 12025S, 19.000×9.000×2.100 mm la 14025S și 27.000×9.000×2.100 mm la 24030S (lungime × lățime × înălțime). Lățimea și înălțimea sunt aceleași la toate trei, doar lungimea crește. Cifrele includ calea de rulare de la sol, iar la ele se adaugă locul de manevră pentru încărcarea și descărcarea tablei.
De ce să alegeți LP Series în locul plasmei sau oxigazului la tablă groasă?
Cu LP Series, diferența se vede la muchie: piesa tăiată cu laser merge mai departe așa cum iese, în timp ce după plasmă sau oxigaz urmează de obicei încă o prelucrare. Investiția inițială e mai mare, dar se recuperează din operațiile care dispar din flux și din durata lungă de viață a utilajului. În plus, șanfrenul pentru sudură se taie odată cu conturul.
Unde se folosește
utilaje ACME instalate în lume
țări și regiuni cu utilaje în funcțiune
serii de utilaje în portofoliu
configurații disponibile în catalog
Vă interesează LP Series?
Trimiteți-ne specificațiile dvs. — materialul, grosimea maximă, formatul tablei (12 m, 14 m sau 24 m), tipul de șanfren de care aveți nevoie (A, V, Y, X, K sau special) și volumul lunar. Puterea sursei (6–60 kW) și lungimea patului se stabilesc împreună cu producătorul.
