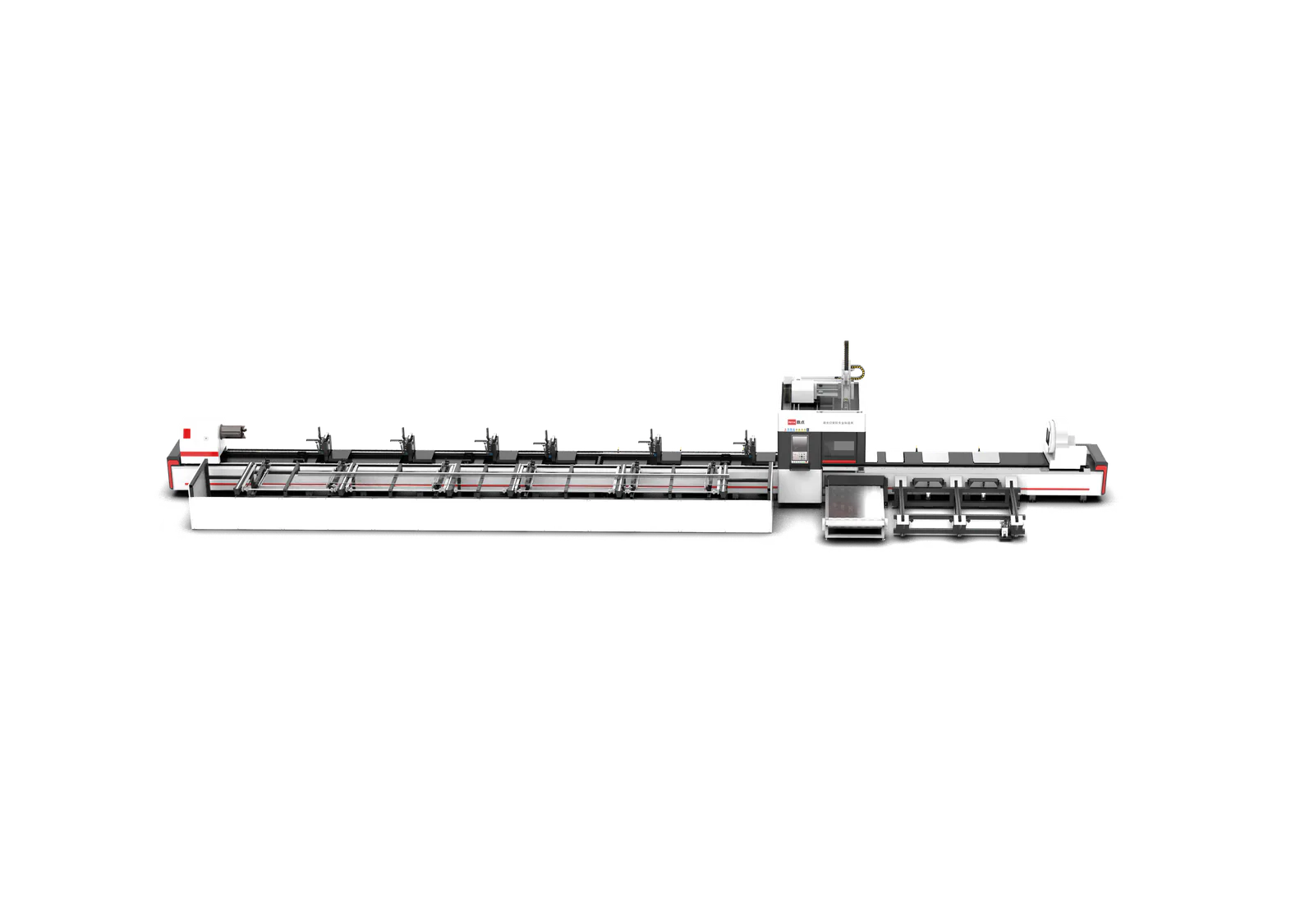

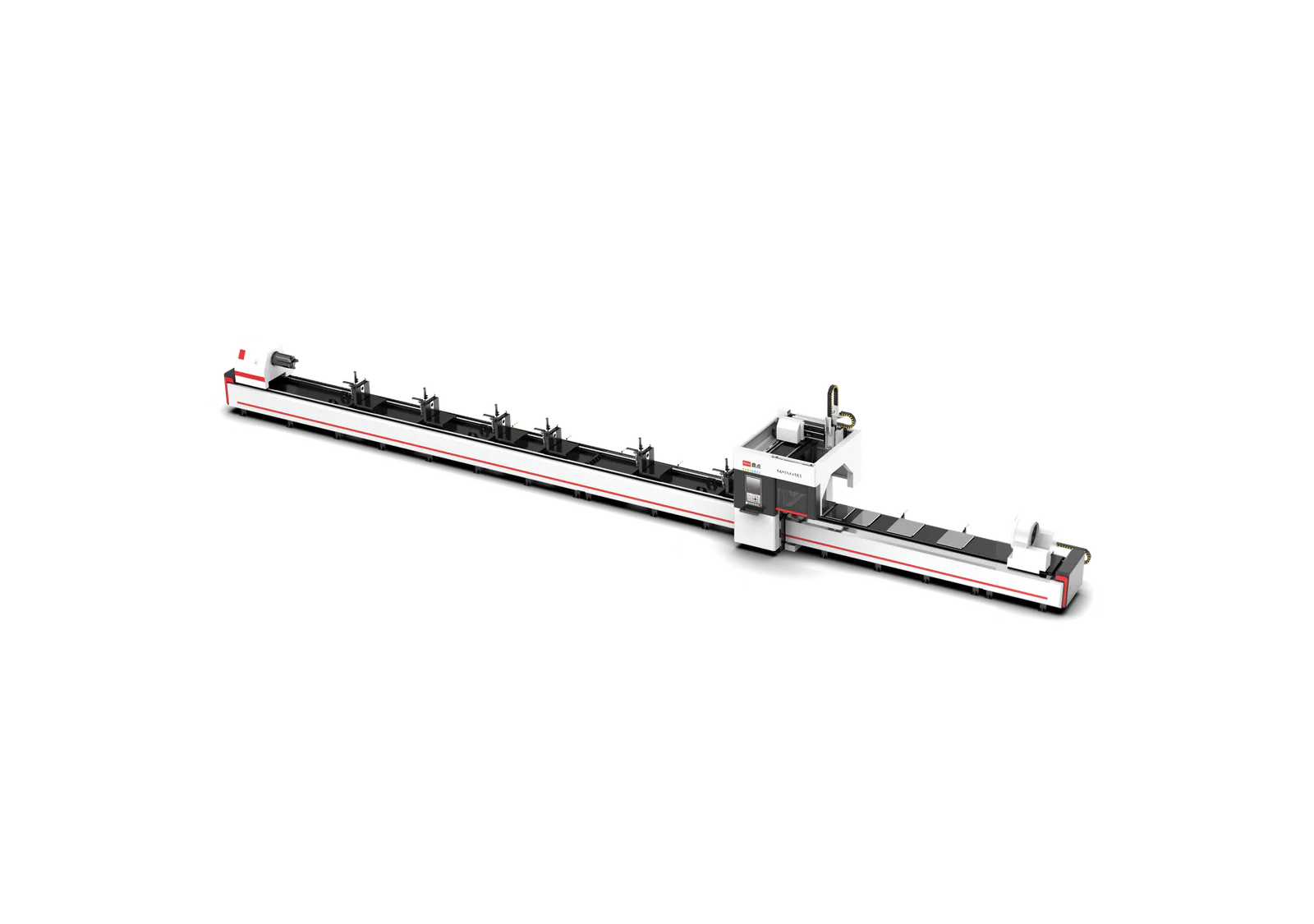

G Series — Mașină de tăiat țevi cu laser, fără coadă reziduală
G Series este mașina laser cu trei mandrine pentru țevi și profile Ø10–350 mm, gândită pentru atelierele care lucrează volume mari și vor să folosească țeava până la capăt. Are 4 modele, cu lungimi de 6–12 m, sarcină de până la 1.850 kg, putere de 1–30 kW și coadă reziduală 0 mm.
- Diametru: Ø10–350 mm (4 modele)
- Lungime: 6–12 m
- Sarcină: ≤ 1.850 kg
- Coadă reziduală: 0 mm
De ce G Series
Capacitate Ø10–350 mm
Taie țevi rotunde, pătrate și dreptunghiulare, profile H, I și U, corniere și profile speciale, cu diametre Ø10–350 mm, lungimi de 6–12 m și sarcină de până la 1.850 kg. Toate formele trec prin aceeași mașină, fără câte un utilaj separat pentru fiecare.
Ce face G Series diferit

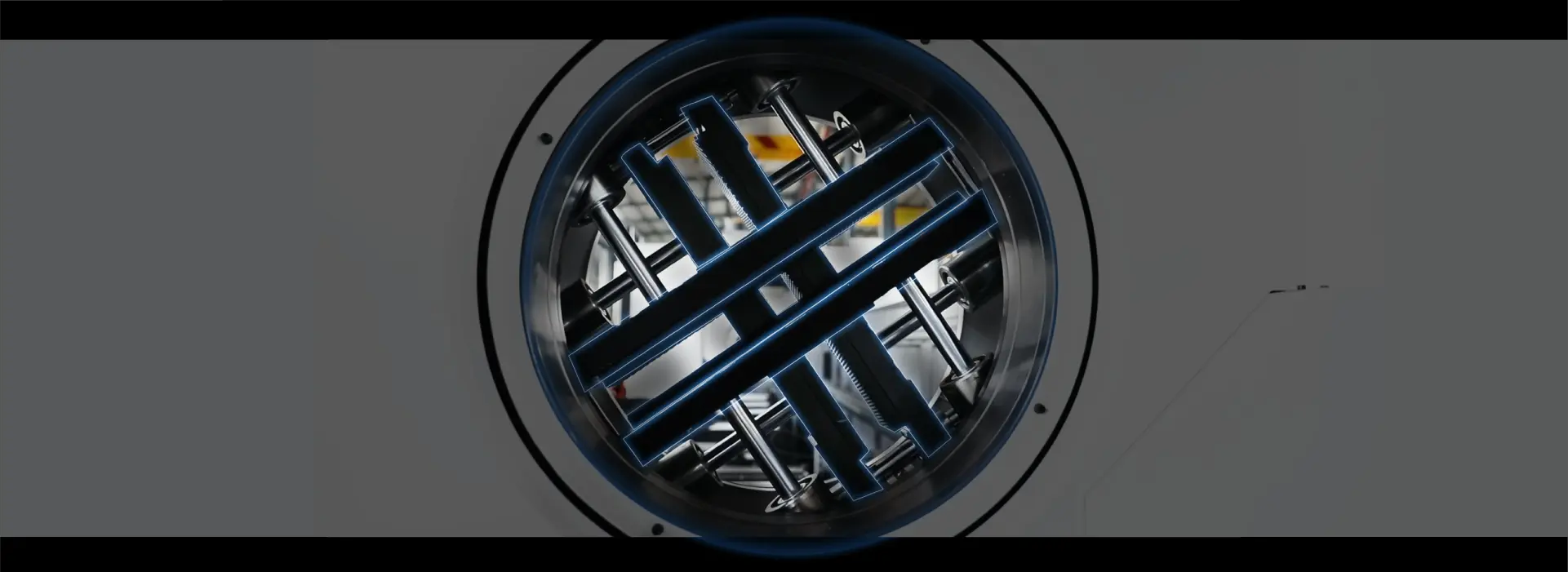

Mandrine pătrate cu cursă completă
Structură cu opt cilindri și forță de strângere de două ori mai mare decât la mandrinele obișnuite.
G Series
Tehnologia din G Series

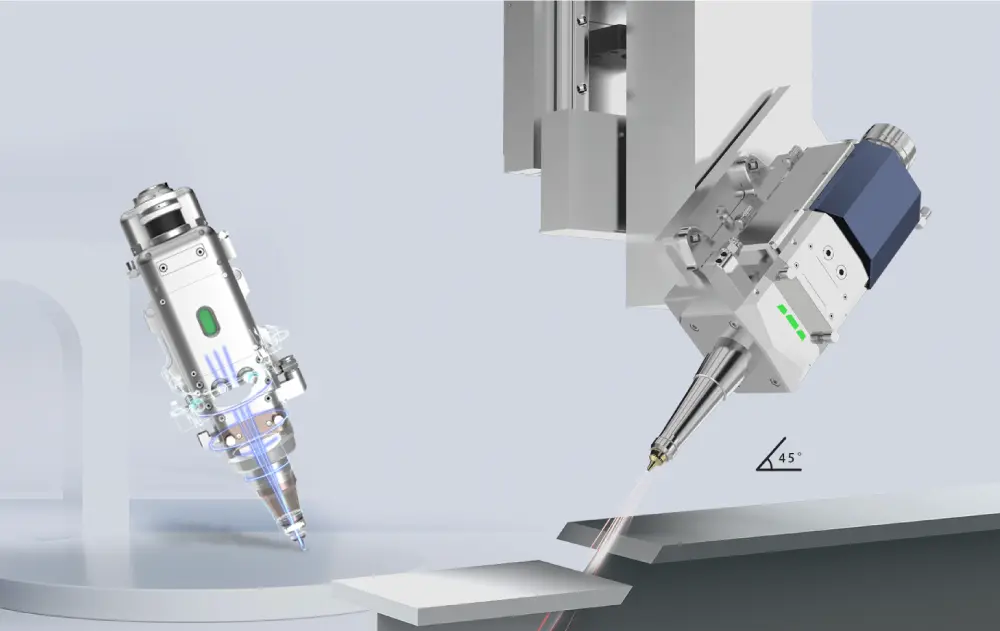

Șanfrenare ±45°
Nu e nevoie de cap special: capul laser standard taie în unghi până la ±45°, în V, Y, X sau K, pentru rosturile de sudură uzuale.

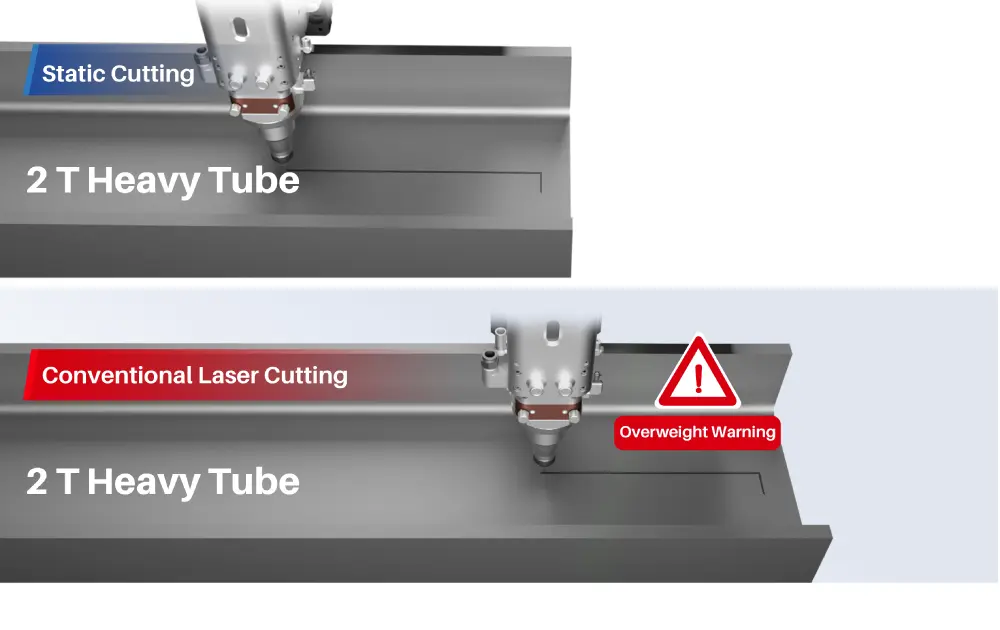

Tăiere statică
Pe unele modele, o axă Y suplimentară, cu cursă de 300 mm, mișcă doar capul, iar țeava sau profilul stă pe loc. Piesa grea nu mai joacă, iar piesele ies la cotă chiar și la viteză mare.

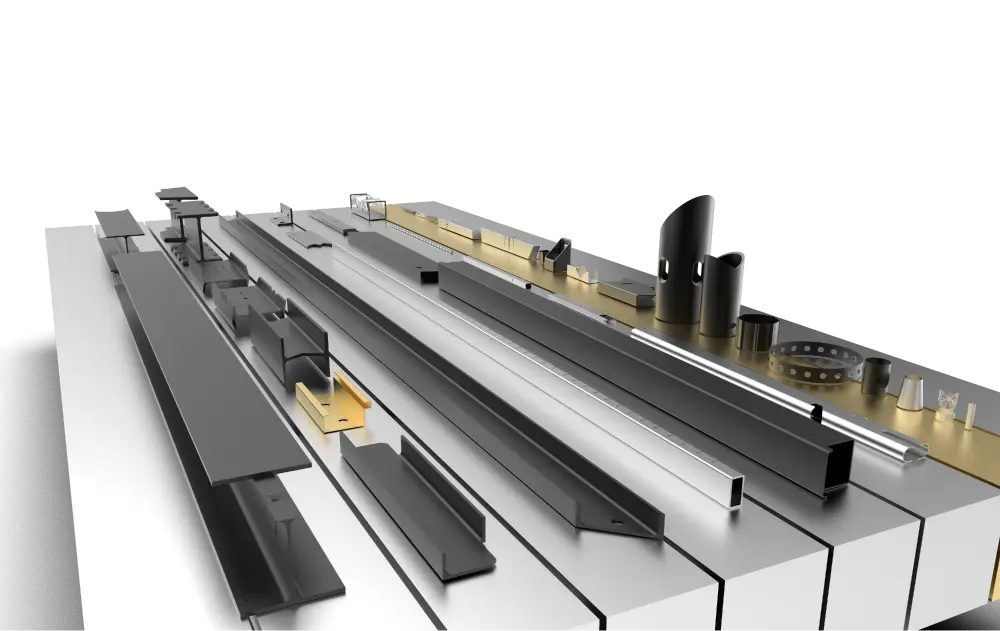

Funcții de tăiere
Tăiere din mers, salt rapid, intrare în contur, găuri de intersecție, croire automată, compensarea cordonului de sudură, simularea tăierii, micropunți, focalizare automată.
Ușor de pus în funcțiune

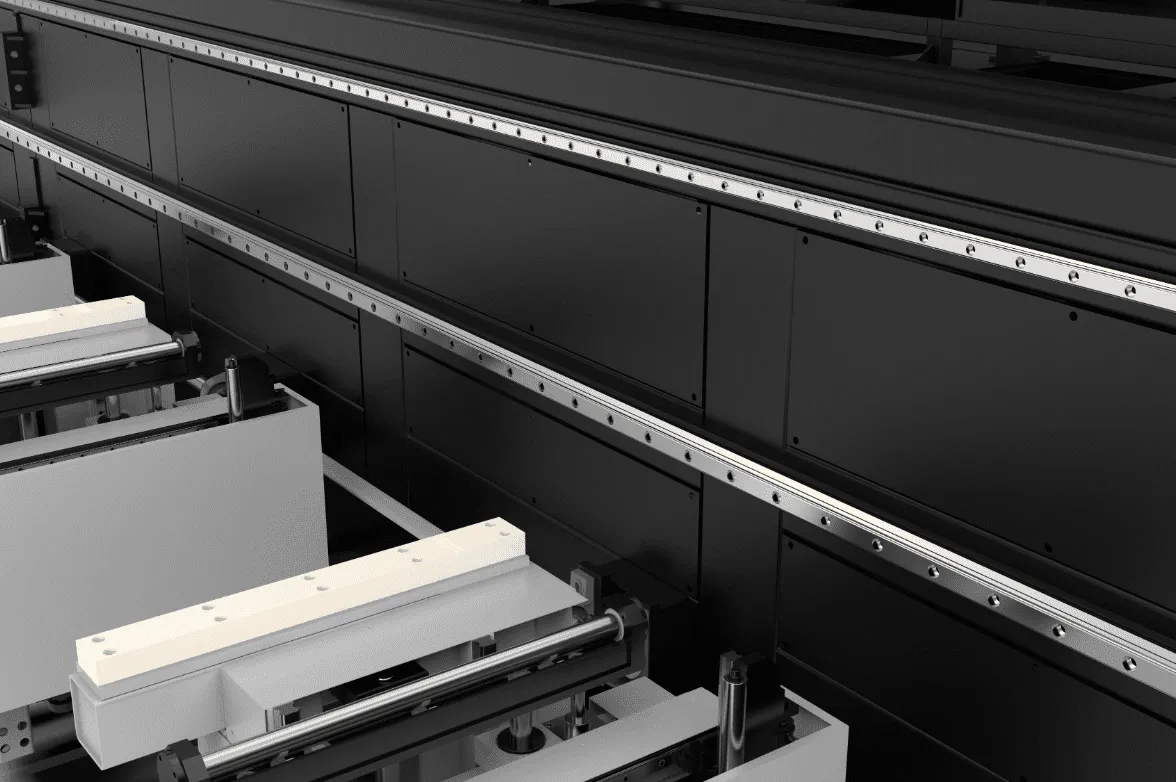

Ungere automată, dozată
Sistem de ungere proiectat de ACME: utilajul dozează singur ungerea după regimul de lucru, ca mecanica să dureze mai mult.
Vezi tehnologiile ACME

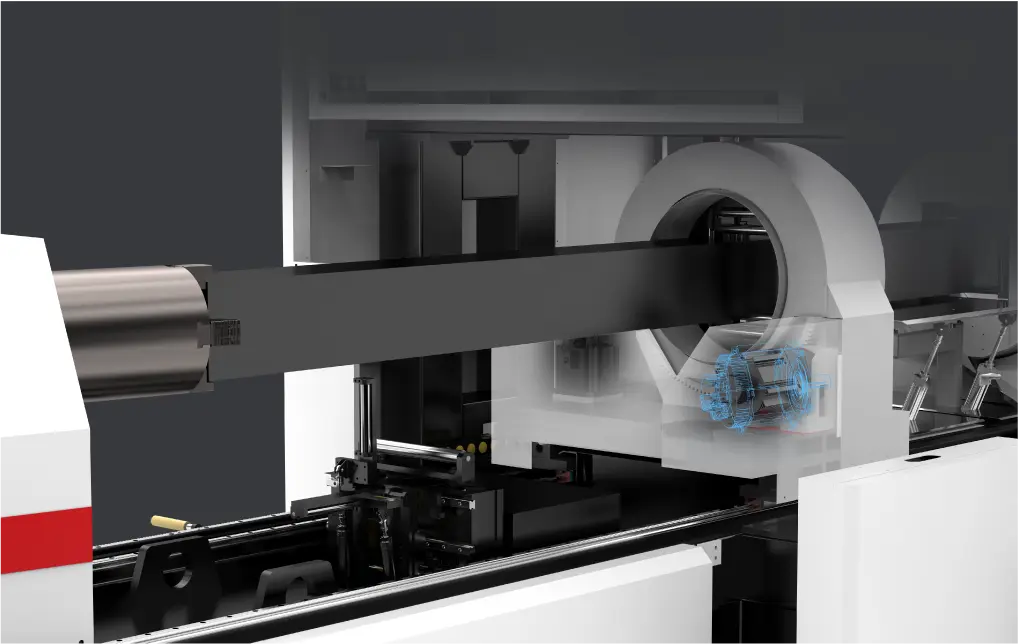

Suport care urmărește țeava
Duce greutăți mari, cu vibrații și abateri mici, și ține la fel de bine țeava mare și țeava mică.
Vezi serviciile noastre

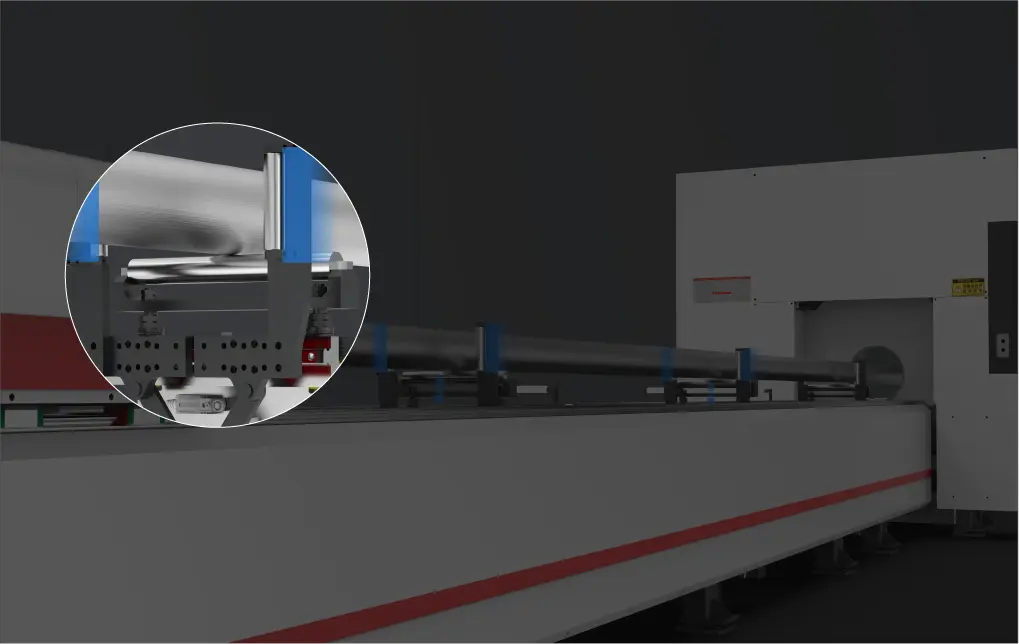

Servomotoare, avans 100 m/min
Avans de până la 100 m/min, cu timpi morți mici între tăieri pe toată durata schimbului.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 4 modele.
| Model | 6018GH | 6026GA | 9028GY | 12036GKA |
|---|---|---|---|---|
| Diametru țeavă (mm) | Ø10–180 | Ø15–250 | Ø15–280 | Ø30–350 |
| Coadă reziduală (mm) | 0 | 0 | 0 | 0 |
| Sarcină | 240 kg | 300 kg | 500 kg | 1.850 kg |
| Lungime max. la încărcare (mm) | 6.300 | 6.300 | 9.300 | 12.300 |
| Lungime max. la descărcare (mm) | 6.000 | 6.000 | 9.000 | 12.000 |
| Dimensiuni utilaj (mm) | L 12.888 × l 5.112 h 3.286 | L 12.888 × l 5.098 h 3.286 | L 51.697 × l 7.050 h 5.108 | L 29.055 × l 4.760 h 3.950 |
| Putere laser | 1–30 kW | |||
| Tipuri țeavă / profil | rotunde, pătrate, dreptunghiulare, profile H, profile I, profile U, corniere, profile speciale | |||
- Diametru țeavă (mm)
- Ø10–180
- Coadă reziduală (mm)
- 0
- Sarcină
- 240 kg
- Lungime max. la încărcare (mm)
- 6.300
- Lungime max. la descărcare (mm)
- 6.000
- Dimensiuni utilaj (mm)
- L 12.888 × l 5.112
h 3.286 - Putere laser
- 1–30 kW
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, profile H, profile I, profile U, corniere, profile speciale
- Diametru țeavă (mm)
- Ø15–250
- Coadă reziduală (mm)
- 0
- Sarcină
- 300 kg
- Lungime max. la încărcare (mm)
- 6.300
- Lungime max. la descărcare (mm)
- 6.000
- Dimensiuni utilaj (mm)
- L 12.888 × l 5.098
h 3.286 - Putere laser
- 1–30 kW
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, profile H, profile I, profile U, corniere, profile speciale
- Diametru țeavă (mm)
- Ø15–280
- Coadă reziduală (mm)
- 0
- Sarcină
- 500 kg
- Lungime max. la încărcare (mm)
- 9.300
- Lungime max. la descărcare (mm)
- 9.000
- Dimensiuni utilaj (mm)
- L 51.697 × l 7.050
h 5.108 - Putere laser
- 1–30 kW
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, profile H, profile I, profile U, corniere, profile speciale
- Diametru țeavă (mm)
- Ø30–350
- Coadă reziduală (mm)
- 0
- Sarcină
- 1.850 kg
- Lungime max. la încărcare (mm)
- 12.300
- Lungime max. la descărcare (mm)
- 12.000
- Dimensiuni utilaj (mm)
- L 29.055 × l 4.760
h 3.950 - Putere laser
- 1–30 kW
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, profile H, profile I, profile U, corniere, profile speciale
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj

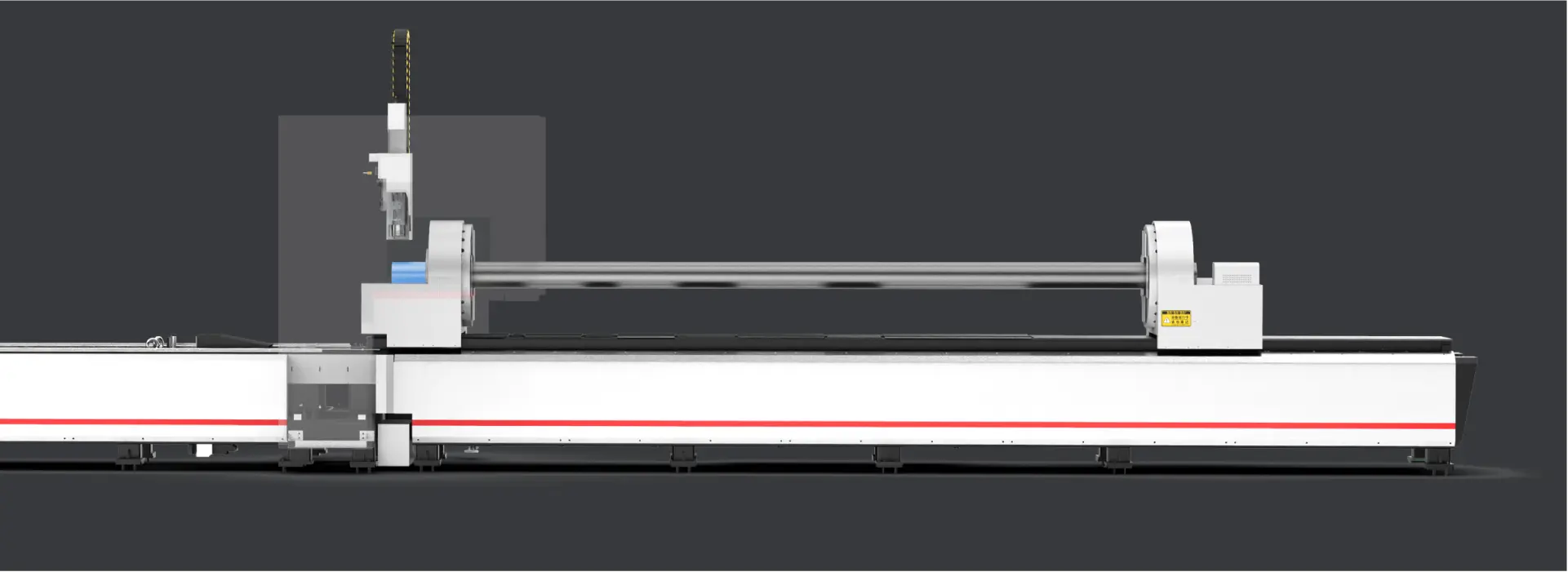

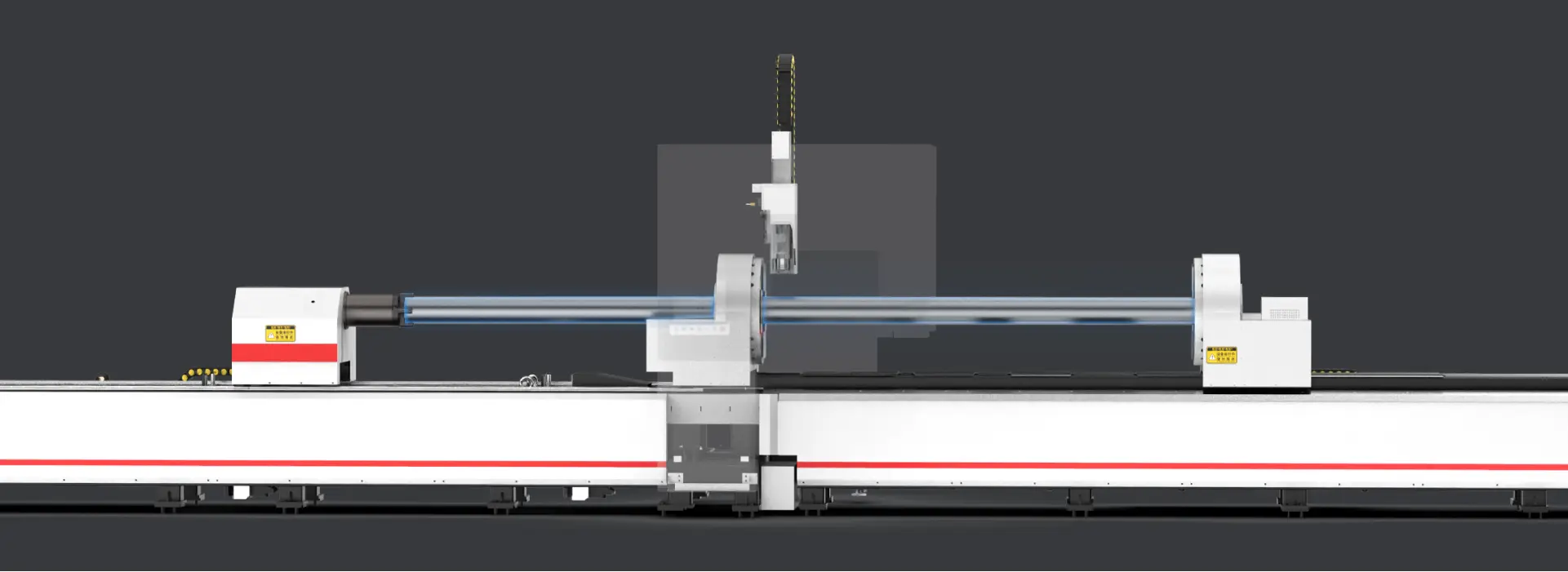

La capătul fiecărei țevi, mașinile obișnuite lasă o bucată pe care o aruncați. Aici nu rămâne nimic. Cele trei mandrine, toate mobile, lucrează sincronizat și scot și ultima piesă din țeavă: coadă reziduală 0 mm. Gama merge de la Ø10 la Ø350 mm, pe țevi de 6, 9 sau 12 m.
Până la Ø350 mm puteți alege și G; peste, rămân T și TN Series, care urcă la Ø840 mm și 3 t. Șanfrenul ±45° în V, Y, X sau K se taie tot aici, iar tăietura iese fără bavuri.
Răspunsuri pentru G Series
Ce diametre de țeavă taie G Series?
G Series taie țevi și profile cu diametre între Ø10 și Ø350 mm, în funcție de model: Ø10–180 mm la 6018GH, Ø15–250 mm la 6026GA, Ø15–280 mm la 9028GY și Ø30–350 mm la 12036GKA. Pe lângă țeava rotundă, pătrată și dreptunghiulară, prinde și profile H, I și U, corniere și profile speciale. Bacurile mandrinelor acoperă toată gama fără schimbare manuală.
Ce înseamnă „fără coadă reziduală” la G Series?
Înseamnă că G Series folosește țeava până la capăt: coada reziduală e 0 mm pe toate cele 4 modele. Utilajul are 3 mandrine mobile, iar ultima piesă iese curat pentru că mandrina din mijloc se mută spre dreapta. Mașinile obișnuite lasă la capătul țevii o bucată care nu mai poate fi folosită. La volume mari, materialul câștigat se vede în costul piesei.
Ce putere laser are G Series?
Toate cele 4 modele G Series (6018GH, 6026GA, 9028GY și 12036GKA) lucrează cu surse laser de 1–30 kW. Modelul îl alegeți după diametrul și lungimea țevilor, de la Ø10–180 mm pe 6 m la Ø30–350 mm pe 12 m, iar puterea după material, grosimea peretelui și volumul de producție al atelierului.
Ce tipuri de șanfren taie G Series?
Pe G Series se lucrează șanfrenul de până la ±45°, în geometriile V, Y, X și K, plus unghiul variabil. Pentru asta nu montați un cap separat: îl face capul laser cu care mașina taie și restul piesei. Marginea pregătită pentru sudură iese direct din debitare, pe aceeași mașină care taie țevile și profilele.
Ce viteză de avans are G Series?
G Series mută țeava cu până la 100 m/min, pe servomotoare. Viteza asta se câștigă în pauzele dintre tăieturi: materialul ajunge repede în poziția următoare, iar ciclul pe fiecare piesă se scurtează. La croirile cu multe piese dintr-o singură țeavă, pe un schimb întreg, câștigul se adună.
Ce lungimi de țeavă încarcă G Series și ce sarcină maximă are?
G Series încarcă țevi de până la 6.300 mm la 6018GH și 6026GA, 9.300 mm la 9028GY și 12.300 mm la 12036GKA. La descărcare, lungimea maximă e de 6.000, 9.000, respectiv 12.000 mm. Sarcina maximă crește cu modelul: 240 kg, 300 kg, 500 kg și 1.850 kg la 12036GKA.
Cine instalează G Series în România?
Instalarea și punerea în funcțiune a unui G Series le face echipa noastră tehnică din România, direct în hala dvs. După pornire, tot tehnicienii noștri se ocupă de întreținere și reparații. Duzele, lentilele și celelalte componente critice sunt în stoc în țară, așa că piesa de schimb vine în zile, nu în săptămâni.
Unde se folosește
utilaje ACME instalate în lume
țări și regiuni cu utilaje în funcțiune
serii de utilaje în portofoliu
configurații disponibile în catalog
Vă interesează G Series?
Trimiteți specificațiile aplicației — material, diametre tipice, grosimea peretelui, volum lunar. Vă răspundem în scris, cu configurația recomandată.
