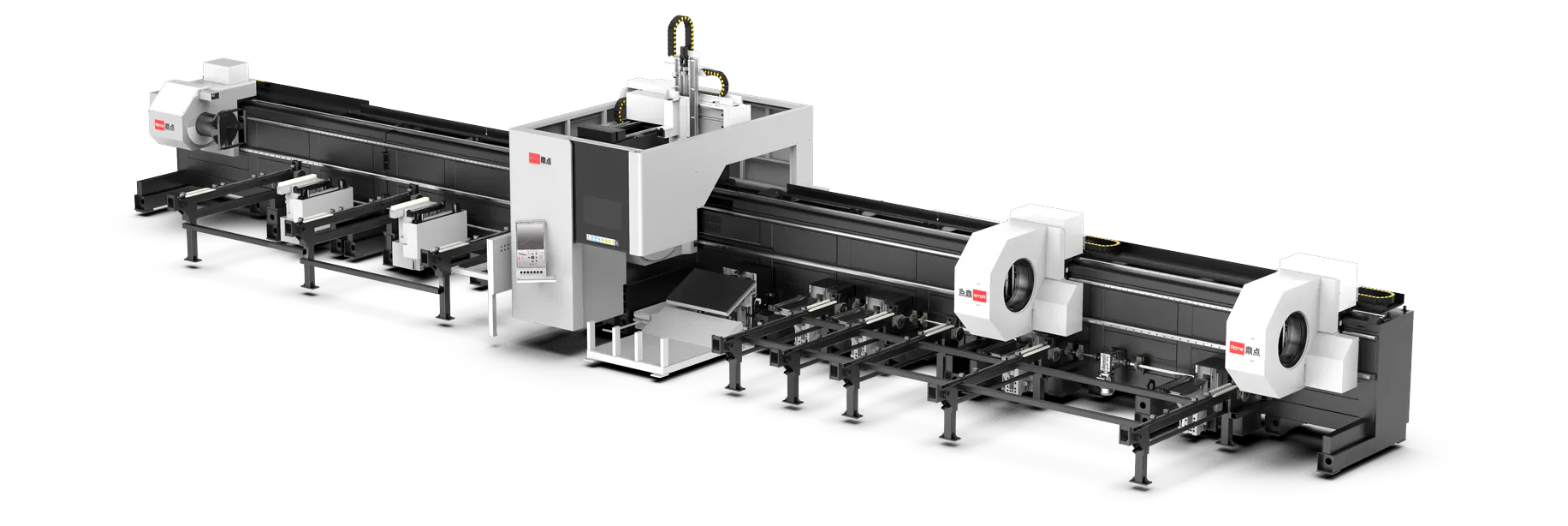

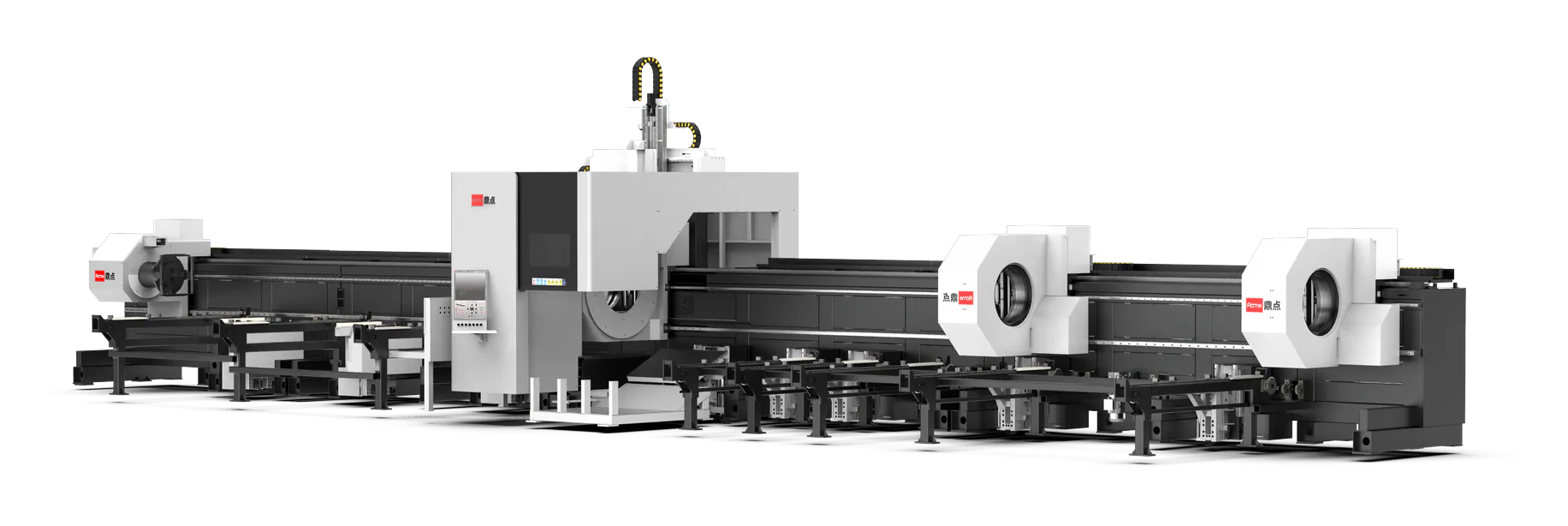

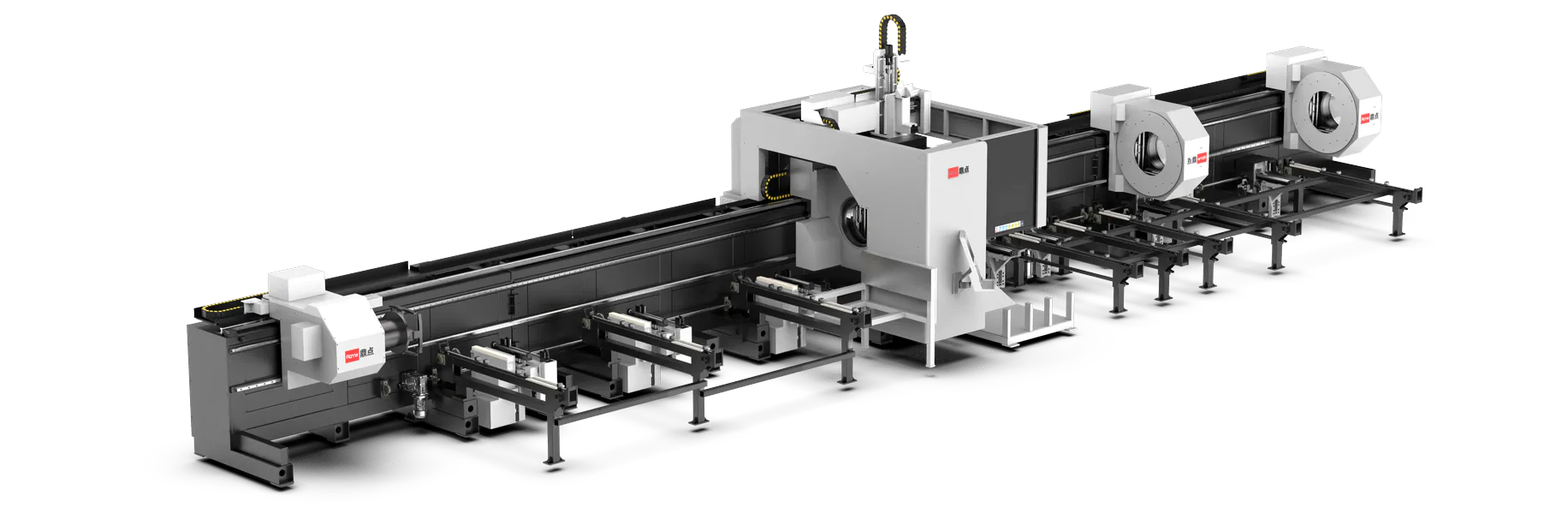

TN Series — Mașină de tăiat țevi cu 4 mandrine, pentru profile grele
TN Series este mașina laser cu 4 mandrine pentru atelierele care taie țevi și profile grele: piesa e sprijinită pe toată lungimea și nu se încovoaie. Ø30–840 mm, lungimi de 12–15 m, sarcină până la 3 t, coadă reziduală zero; 3 modele, 6–30 kW.
- Mandrine: 4 simultane
- Bevel: ±45°
- Capacitate: Ø30–840 mm (3 modele)
- Putere laser: 6–30 kW
De ce TN Series

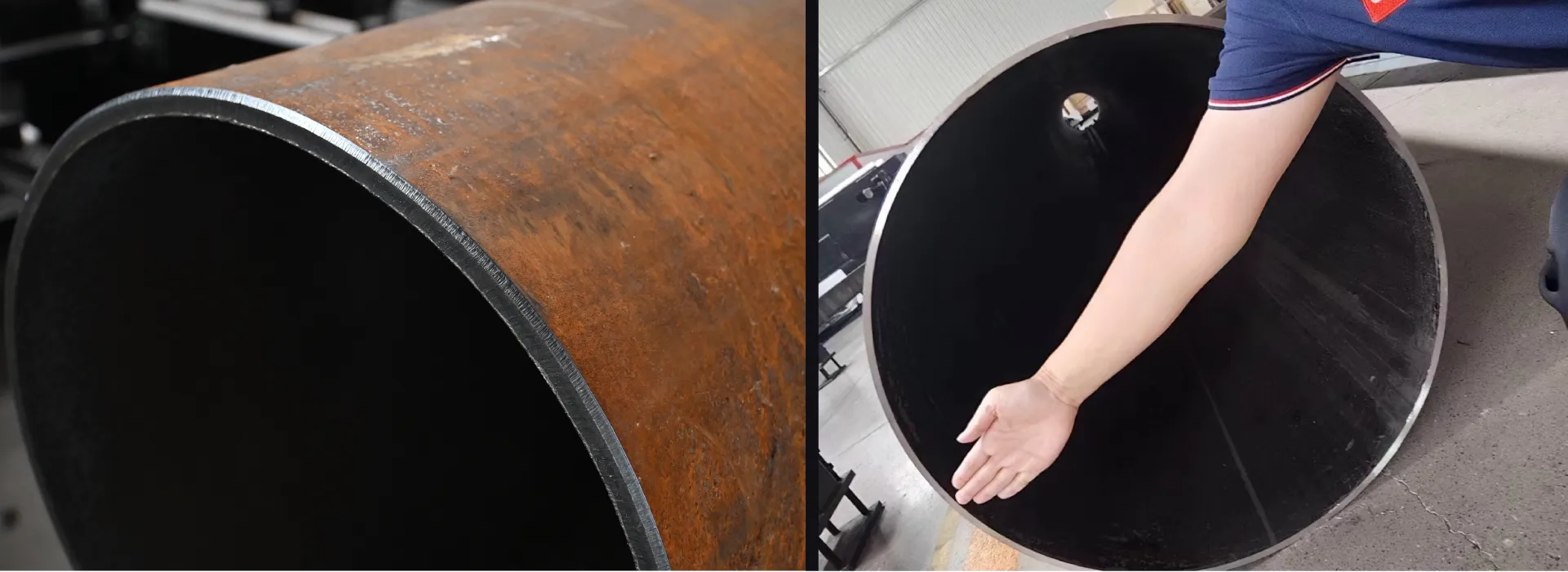

Capacitate de tăiere
Taie țevi rotunde, pătrate și dreptunghiulare, grinzi H, profile U și profile speciale. Diametre Ø30–840 mm, lungimi de 12–15 m, sarcină până la 3 t.
Ce face TN Series diferit

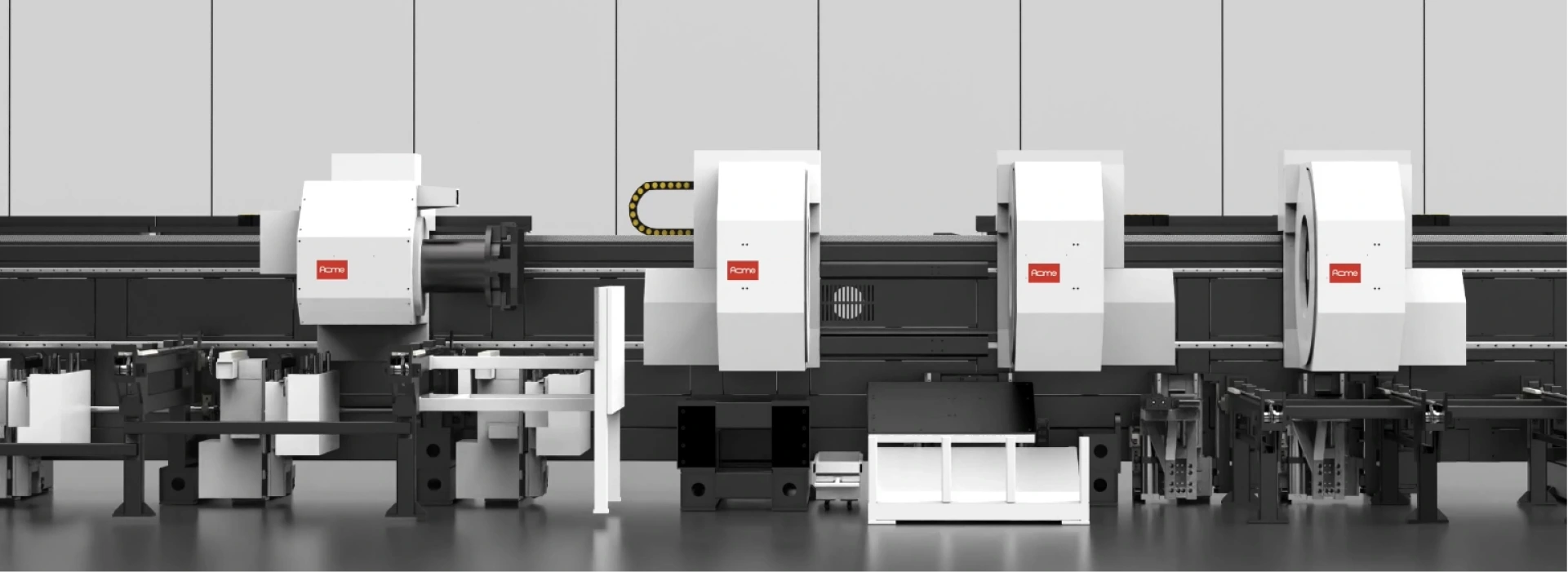

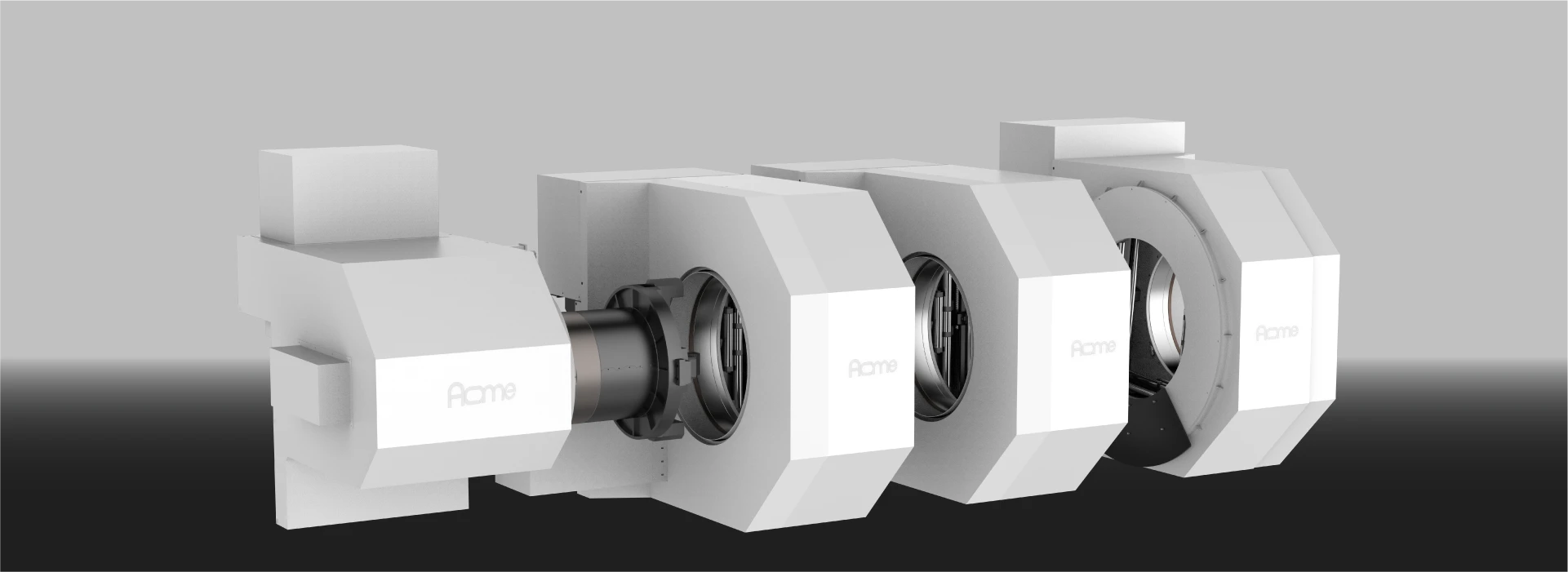

4 mandrine care strâng simultan
Cele 4 mandrine strâng piesa simultan și o sprijină pe toată lungimea, la profile lungi (12–15 m) și grele (până la 3 t).
Tehnologia din TN Series

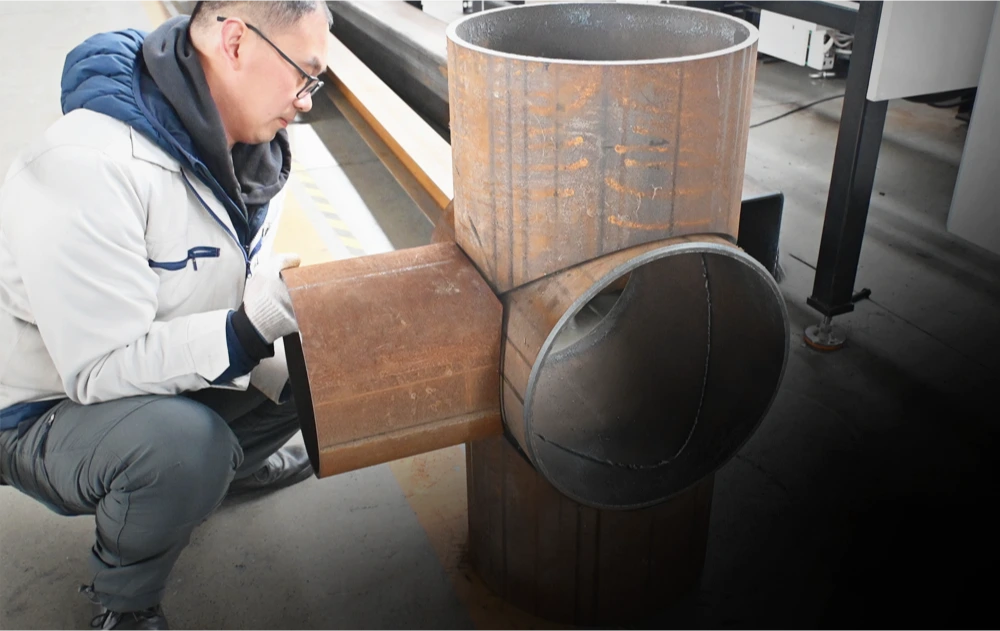

Prelucrarea formelor complexe
Găurirea, șanfrenarea și tăierea țevilor cu formă specială se fac pe un singur utilaj. Fluxul de producție cere mai puține operații și mai puține utilaje.

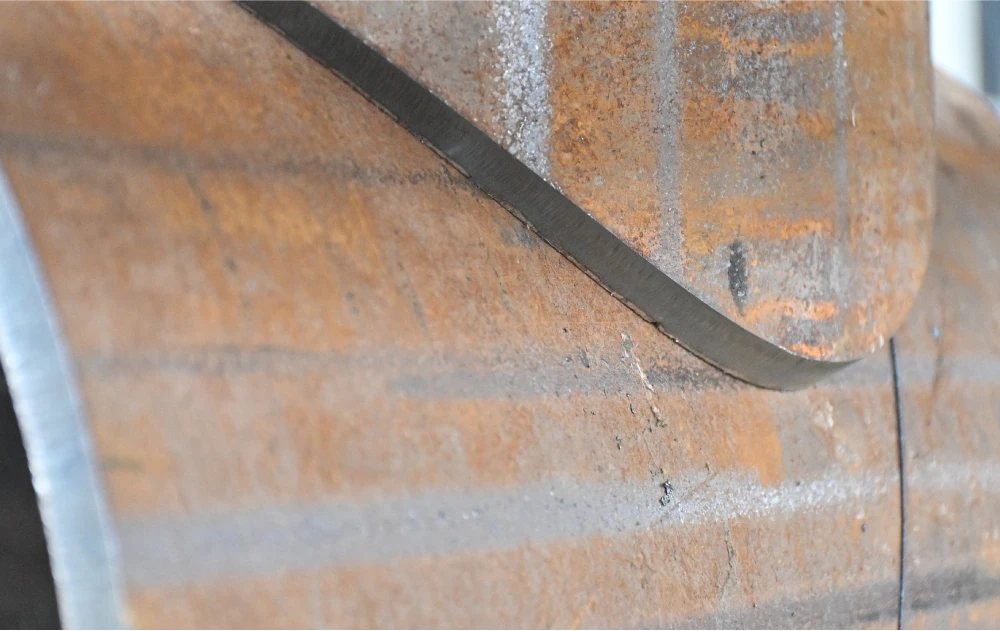

Tăiere pe material ruginit
Taie stabil și oțelul carbon ruginit sau acoperit cu un strat gros de oxid, iar calitatea tăieturii rămâne constantă.

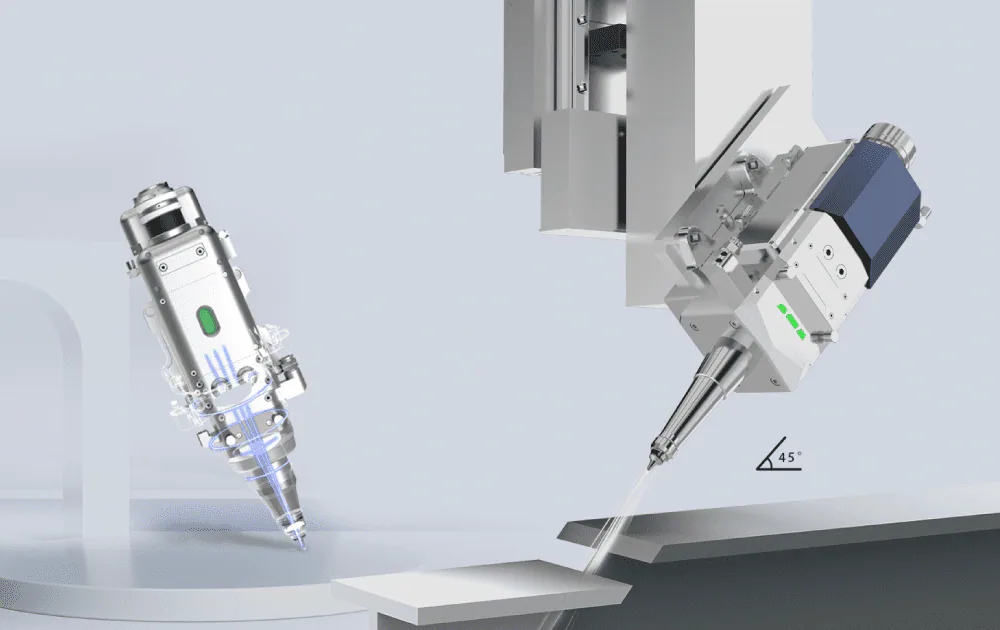

Tăiere statică
O axă Y scurtă, cu cursă de 300 mm, mișcă doar capul, iar țeava stă pe loc. Piesa grea nu mai joacă, iar precizia crește. Ajută mult la piesele cu găuri dese; în plus, uzura și consumul de energie scad.
Ușor de pus în funcțiune

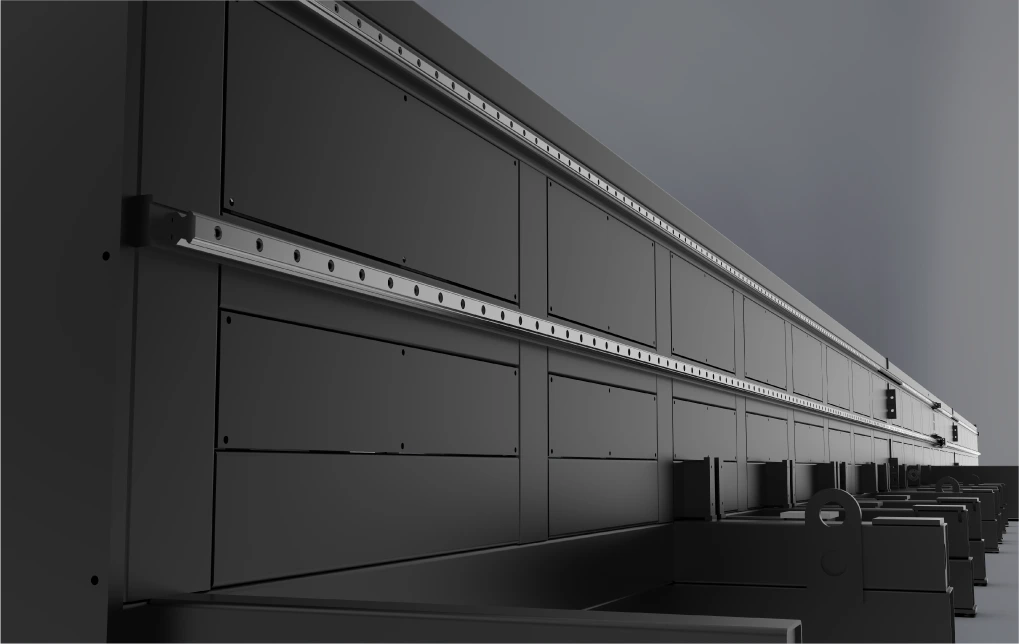

Suport servo mobil, care urmărește țeava
Lucrează împreună cu cele 4 mandrine la încărcarea, tăierea și descărcarea țevilor, iar piesele grele se manipulează sigur și stabil.
Vezi tehnologiile ACME

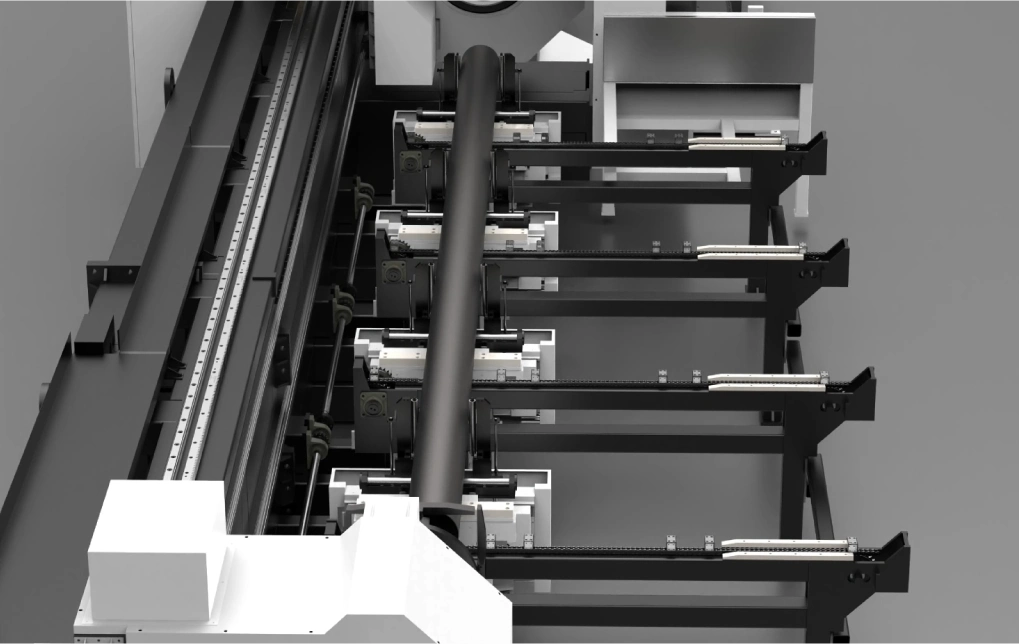

Batiu cu montaj lateral
Batiu greu, sudat în secțiuni și debitat laser, ca utilajul să-și păstreze precizia pe termen lung.
Vezi serviciile noastre

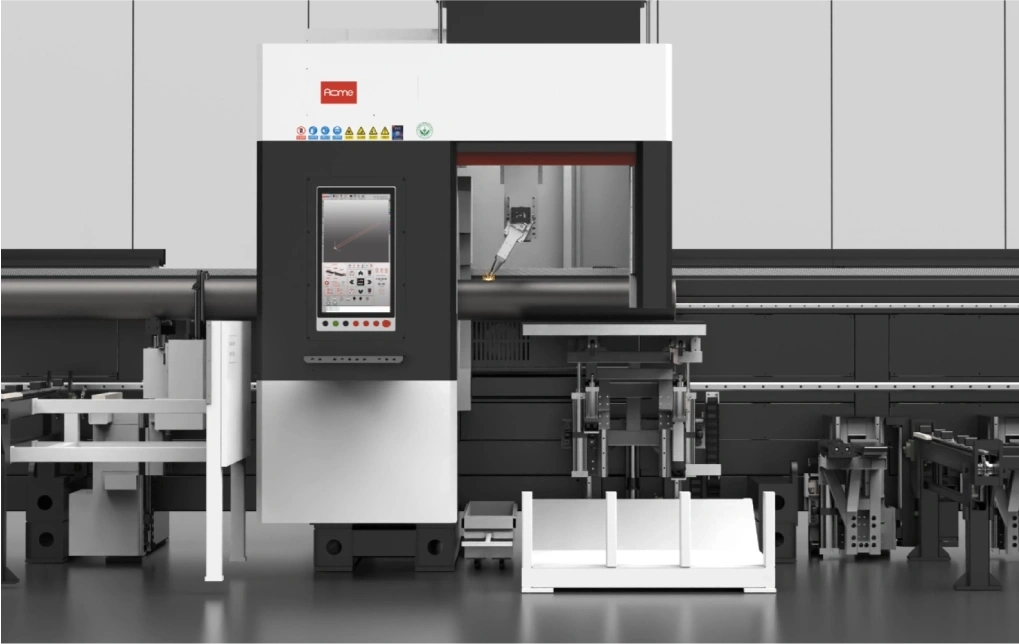

Dispozitiv de încărcare automată
Încărcător integrat, mai sigur și mai stabil: materialul intră în utilaj în 10 secunde, fără intervenție manuală.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 3 modele.
| Model | 12055TNKA | 12065TNKA | 12085TNKA |
|---|---|---|---|
| Putere laser | 6–30 kW | ||
| Diametru țeavă (mm) | Ø 30–540 | Ø 120–640 | Ø 200–840 |
| Lungime procesare (mm) | ≤ 12.500 | ≤ 12.500 | ≤ 12.500 |
| Lungime descărcare max. (mm) | 12.000 | 12.000 | 12.000 |
| Coadă reziduală (mm) | 0 | 0 | 0 |
| Sarcină | 2.100 kg | 2.500 kg | 3.000 kg |
| Dimensiuni utilaj (mm) | L 30.500 × l 5.500 h 3.500 | L 30.500 × l 5.500 h 3.500 | L 30.500 × l 5.500 h 3.500 |
| Lungime pat | 12 m standard; 9 și 15 m disponibile ca opțiune | ||
| Bevel | ±45° la ambele capete | ||
| Tipuri țeavă / profil | rotunde, pătrate, dreptunghiulare, grinzi H, profile U și profile speciale | ||
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 30–540
- Lungime procesare (mm)
- ≤ 12.500
- Lungime descărcare max. (mm)
- 12.000
- Coadă reziduală (mm)
- 0
- Sarcină
- 2.100 kg
- Dimensiuni utilaj (mm)
- L 30.500 × l 5.500
h 3.500 - Lungime pat
- 12 m standard; 9 și 15 m disponibile ca opțiune
- Bevel
- ±45° la ambele capete
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, grinzi H, profile U și profile speciale
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 120–640
- Lungime procesare (mm)
- ≤ 12.500
- Lungime descărcare max. (mm)
- 12.000
- Coadă reziduală (mm)
- 0
- Sarcină
- 2.500 kg
- Dimensiuni utilaj (mm)
- L 30.500 × l 5.500
h 3.500 - Lungime pat
- 12 m standard; 9 și 15 m disponibile ca opțiune
- Bevel
- ±45° la ambele capete
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, grinzi H, profile U și profile speciale
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 200–840
- Lungime procesare (mm)
- ≤ 12.500
- Lungime descărcare max. (mm)
- 12.000
- Coadă reziduală (mm)
- 0
- Sarcină
- 3.000 kg
- Dimensiuni utilaj (mm)
- L 30.500 × l 5.500
h 3.500 - Lungime pat
- 12 m standard; 9 și 15 m disponibile ca opțiune
- Bevel
- ±45° la ambele capete
- Tipuri țeavă / profil
- rotunde, pătrate, dreptunghiulare, grinzi H, profile U și profile speciale
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Prinsă doar la capete, o grindă lungă se încovoaie sub propria greutate. Cele 4 mandrine o prind simultan și o țin sprijinită pe toată lungimea, la piese de până la 3 tone. La tăierea statică se deplasează capul, nu piesa, așa că găurile ies la cotă și pe piesele cu multe găuri apropiate.
T Series taie aceleași diametre cu 3 mandrine, pe lungimi de până la 12,5 m; TN adaugă a patra mandrină și patul opțional de 15 m.
Coada reziduală rămâne 0 mm: materialul se folosește până la ultima piesă.
Răspunsuri pentru TN Series
Ce diametre de țeavă taie TN Series?
TN Series taie țevi și profile cu diametre între Ø30 și Ø840 mm, pe 3 modele ale căror domenii se suprapun parțial: 12055TNKA lucrează între Ø30 și Ø540 mm, 12065TNKA între Ø120 și Ø640 mm, iar 12085TNKA între Ø200 și Ø840 mm. Piesele sub Ø120 mm intră doar pe 12055TNKA, iar cele peste Ø640 mm doar pe 12085TNKA. Modelul potrivit se alege după cel mai mic și cel mai mare diametru pe care îl lucrați.
Ce lungimi de țeavă prelucrează TN Series?
Pe TN Series intră țevi lungi de 12–15 m: patul standard are 12 m și o lungime de prelucrare de până la 12.500 mm, iar pentru piese mai lungi se comandă patul de 15 m. La comandă există și un pat mai scurt, de 9 m. Descărcarea automată preia piese de cel mult 12.000 mm. Lungimea de prelucrare și cea de descărcare sunt aceleași pe toate cele 3 modele.
Cum face TN Series șanfrenarea pentru sudură?
TN Series șanfrenează la ±45°, la ambele capete ale țevii, în aceeași trecere cu debitarea. Capul taie marginea piesei în unghi, până la 45° în ambele sensuri, iar rostul de sudură iese gata de pe utilaj, fără o operație separată. Șanfrenarea e disponibilă pe toate cele 3 modele și contează mai ales pe loturile de structuri metalice.
De ce are TN Series 4 mandrine?
Cu patru mandrine, TN Series prinde o grindă lungă în mai multe puncte, nu doar la capete, iar greutatea ei se repartizează pe toată lungimea. Astfel, un profil lung și greu nu se încovoaie între prinderi, iar precizia se păstrează de la un capăt la celălalt. Seria vecină, T Series, taie aceleași diametre cu 3 mandrine.
Ce înseamnă coadă reziduală zero la TN Series?
Coada reziduală zero înseamnă că, la TN Series, din țeavă nu rămâne niciun rest de aruncat, nici după ultima tăietură. Tabelul oficial dă aceeași valoare, 0 mm, pentru toate cele trei modele: 12055TNKA, 12065TNKA și 12085TNKA. Avantajul crește odată cu lotul: pe comenzile lungi de profile grele, economia de material se adună de la o țeavă la alta.
Ce putere laser și ce sarcină are TN Series?
Toate cele 3 modele TN Series lucrează cu putere laser de 6–30 kW, iar sarcina crește odată cu modelul: 2.100 kg la 12055TNKA, 2.500 kg la 12065TNKA și 3.000 kg la 12085TNKA. Puterea exactă și configurația finală se stabilesc după materialul tăiat, grosimea peretelui și volumul de producție al atelierului.
