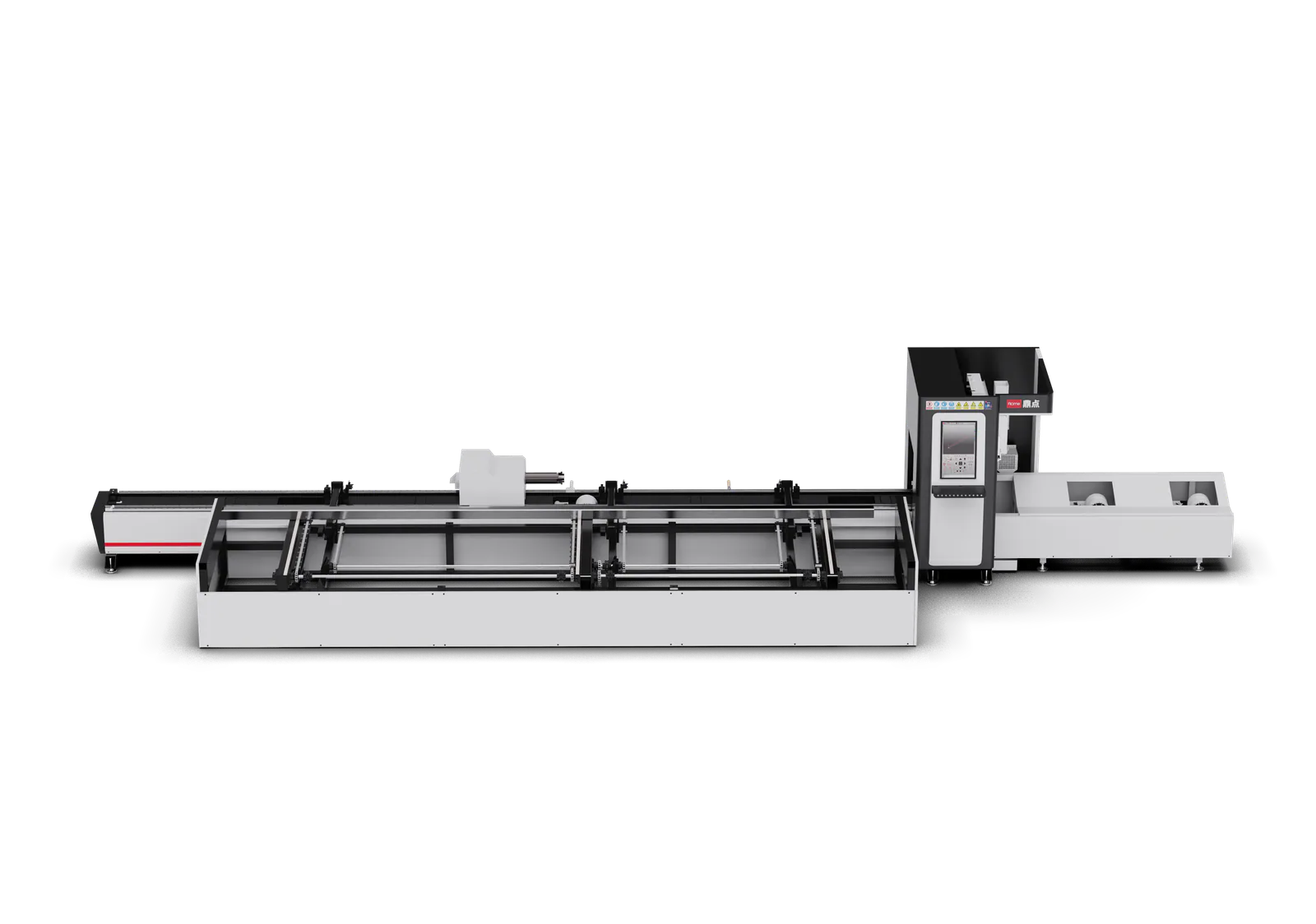

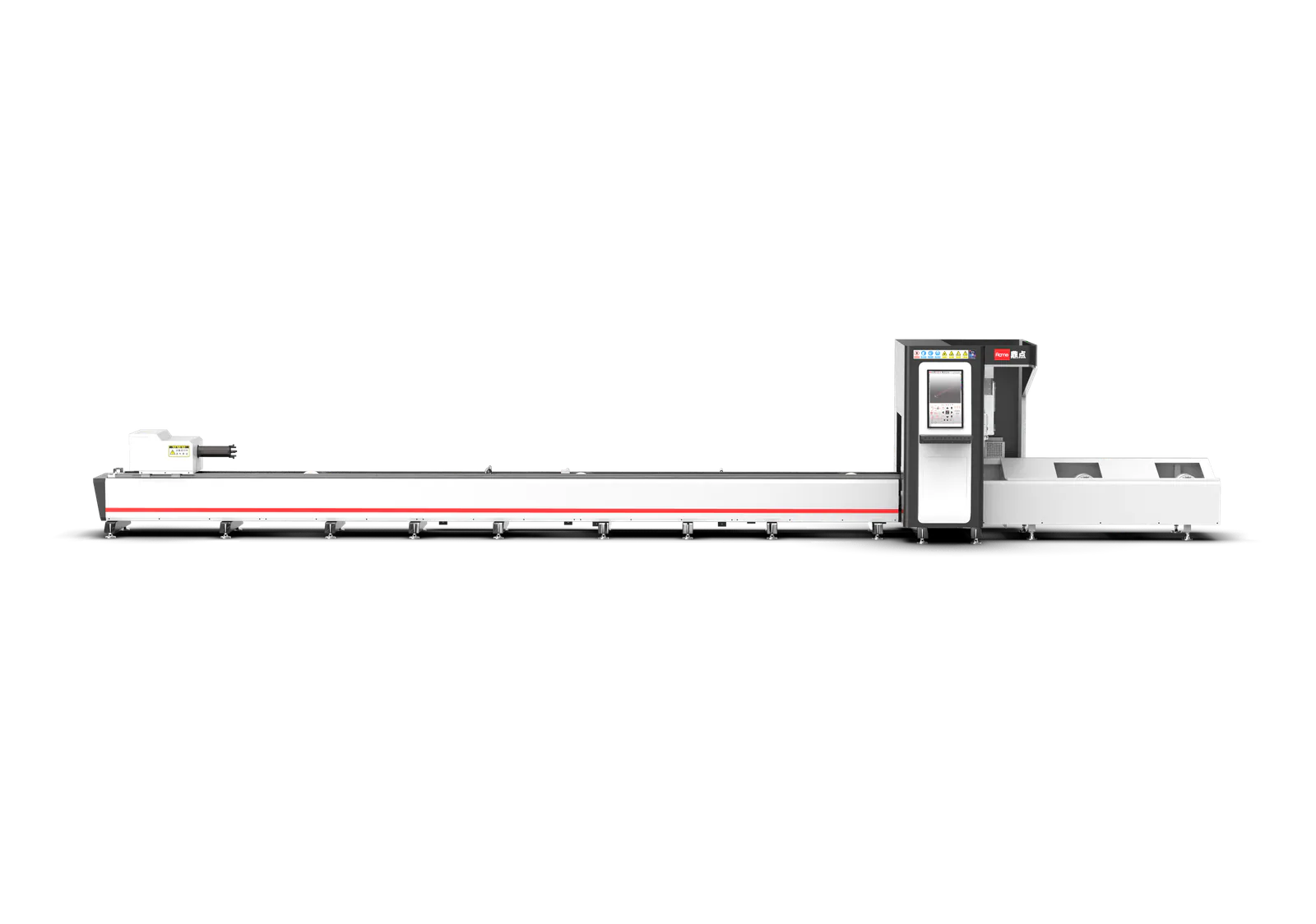

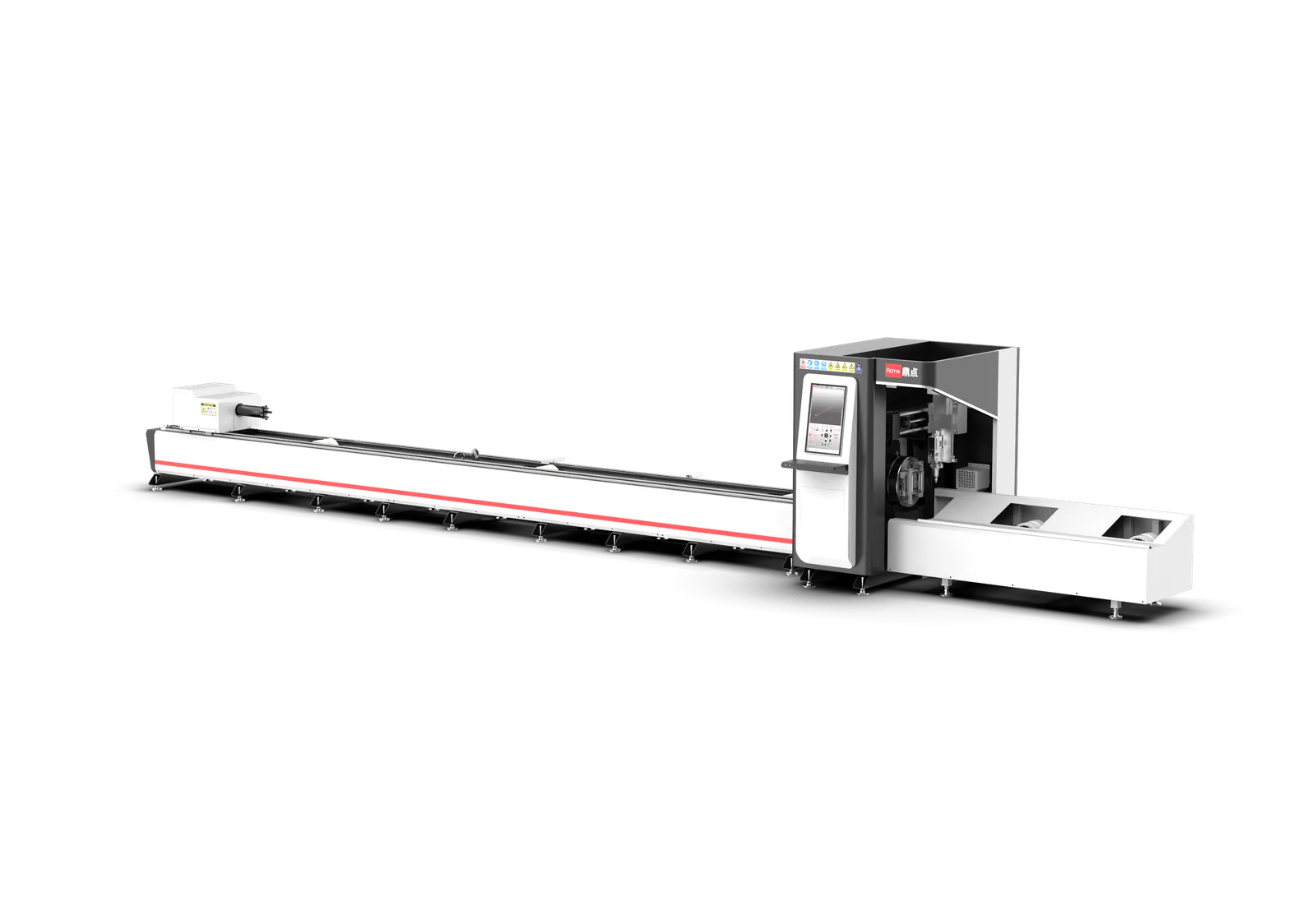

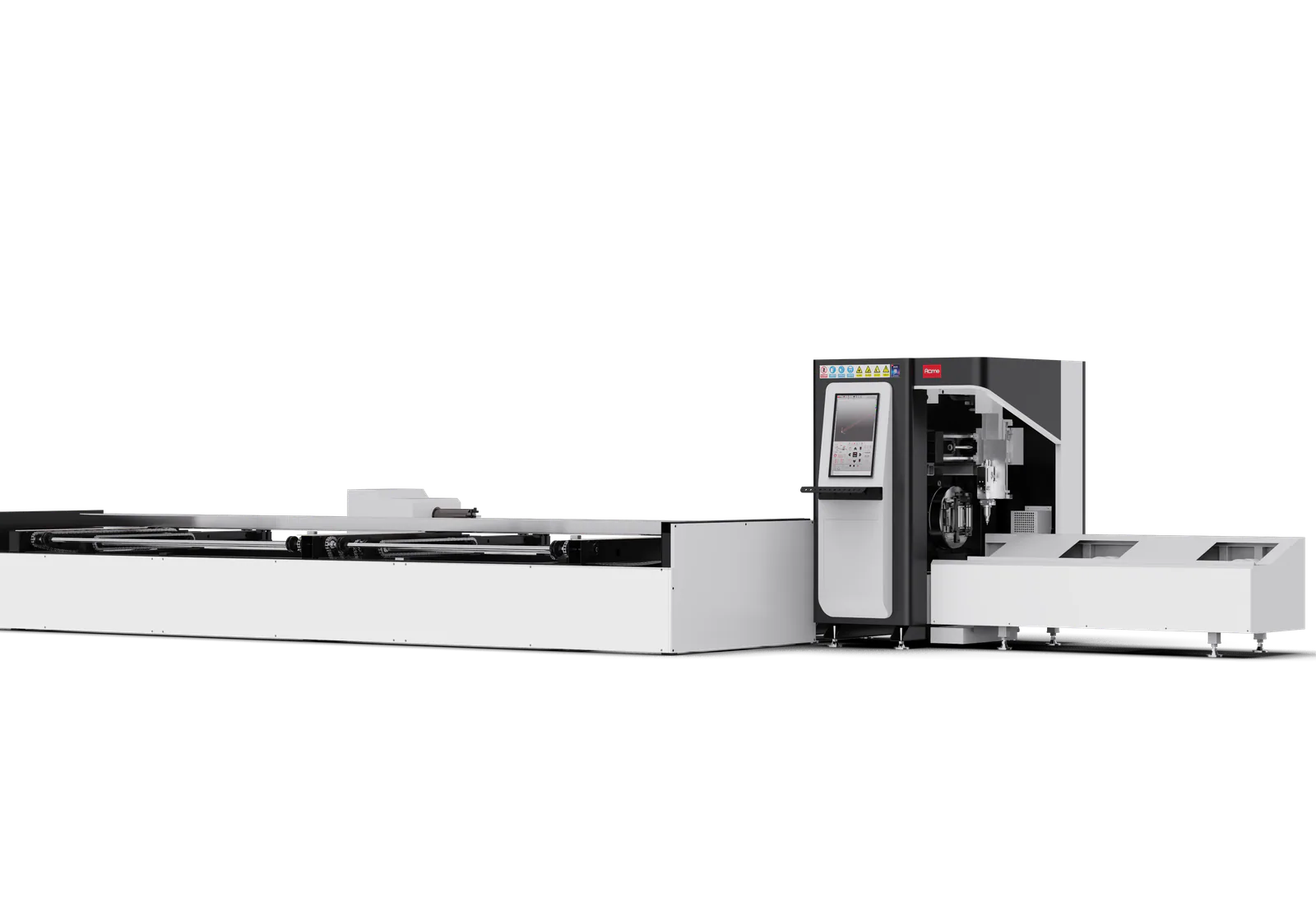

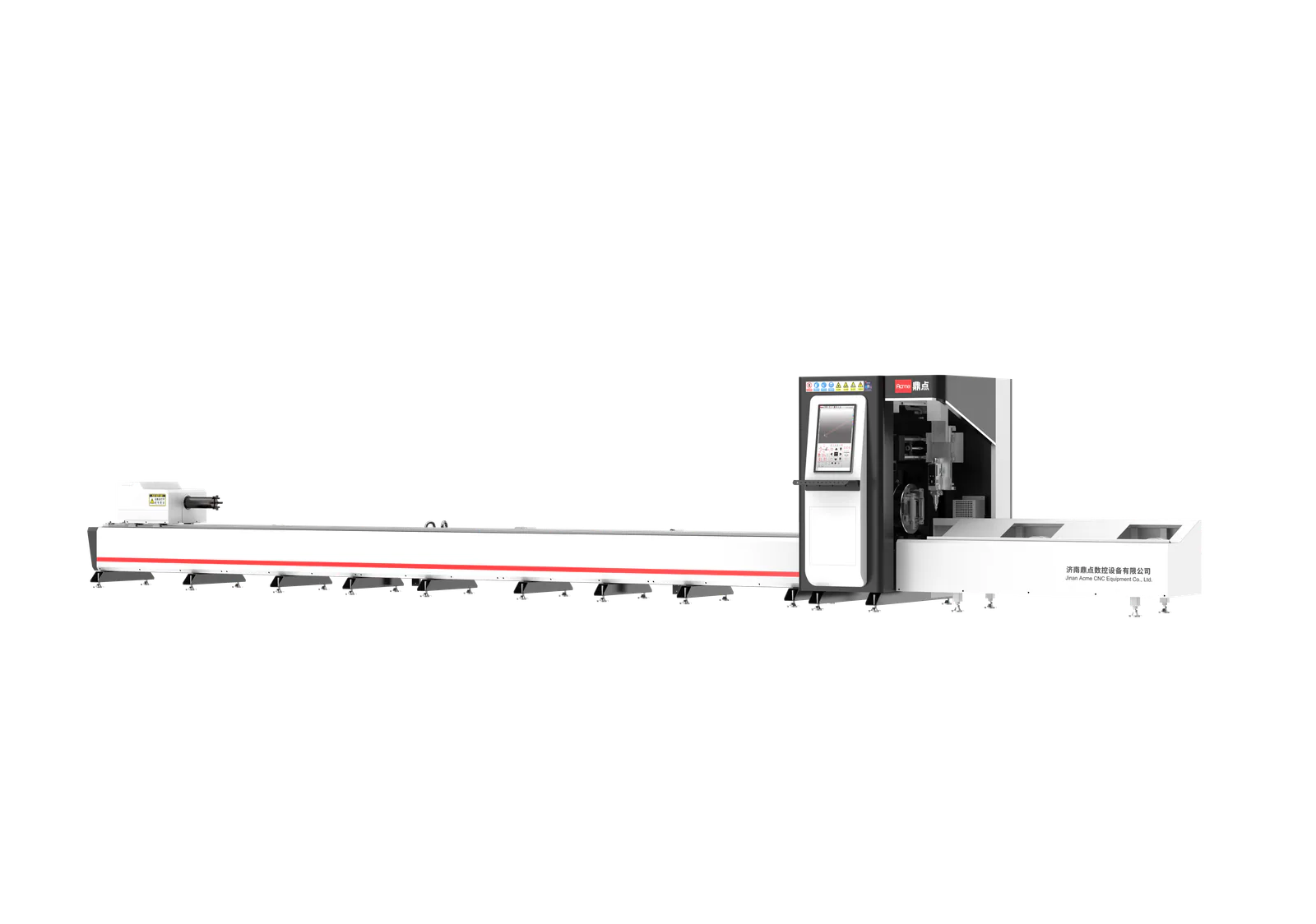

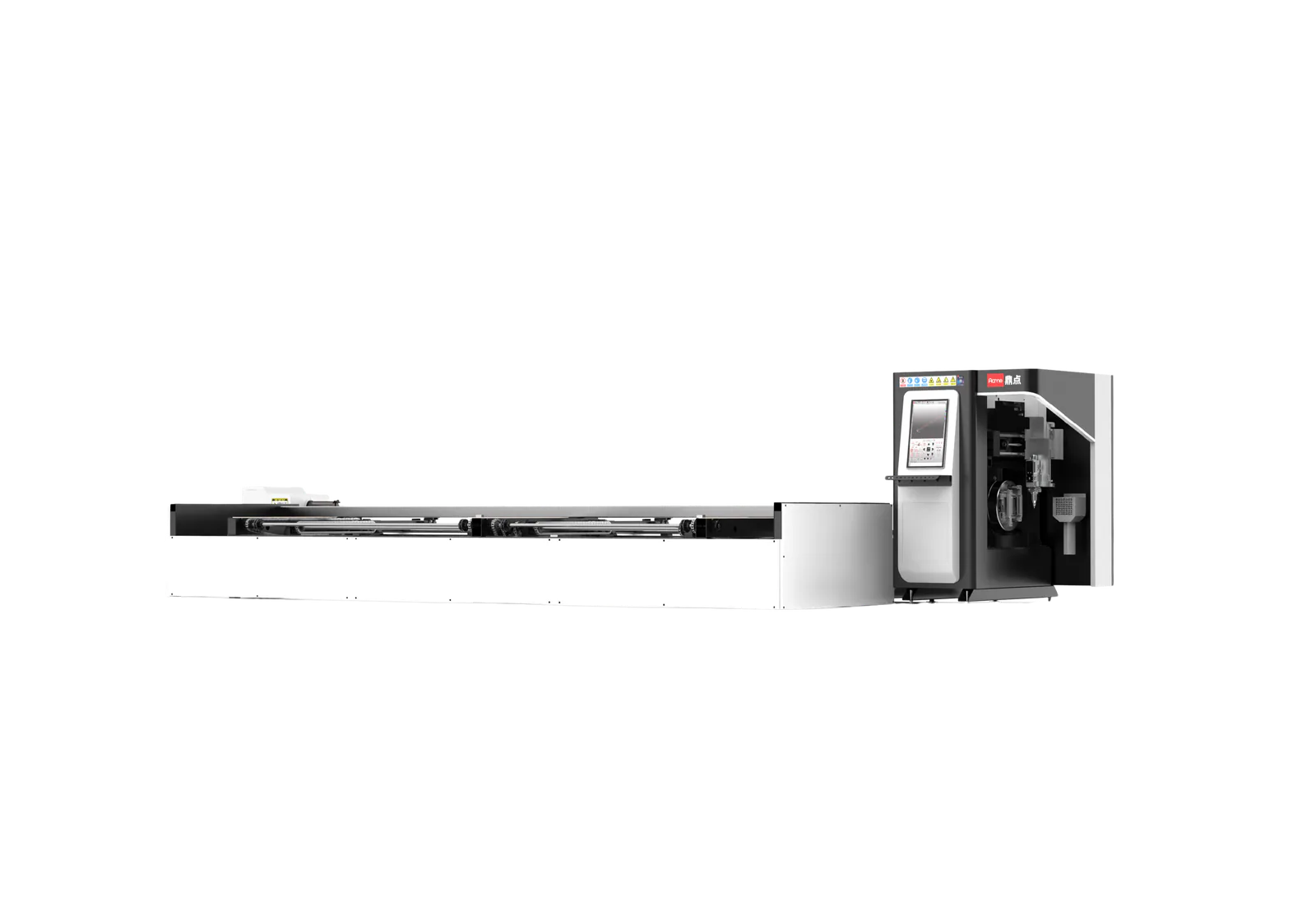

A Series — Mașină de tăiat țevi cu laser, de mare viteză
A Series este utilajul ACME de mare viteză pentru țevi mici, pentru atelierele care taie țeavă Ø8–180 mm și au nevoie de cicluri scurte. Are 3 modele pentru țeavă rotundă, pătrată, dreptunghiulară sau ovală, în lungimi de 6 m, cu mandrină până la 200 r/min, putere 1–6 kW și control EtherCAT.
- Capacitate: Ø8–180 mm (3 modele)
- Lungime: 6 m
- Mandrină: până la 200 r/min
- Control: EtherCAT
De ce A Series
Capacitate de tăiere
Taie țeavă rotundă, pătrată, dreptunghiulară sau ovală, în lungimi de 6 m, cu viteză mare: Ø8–120 mm pe 6012A și 6012AB, Ø10–180 mm pe 6018A.
Ce face A Series diferit

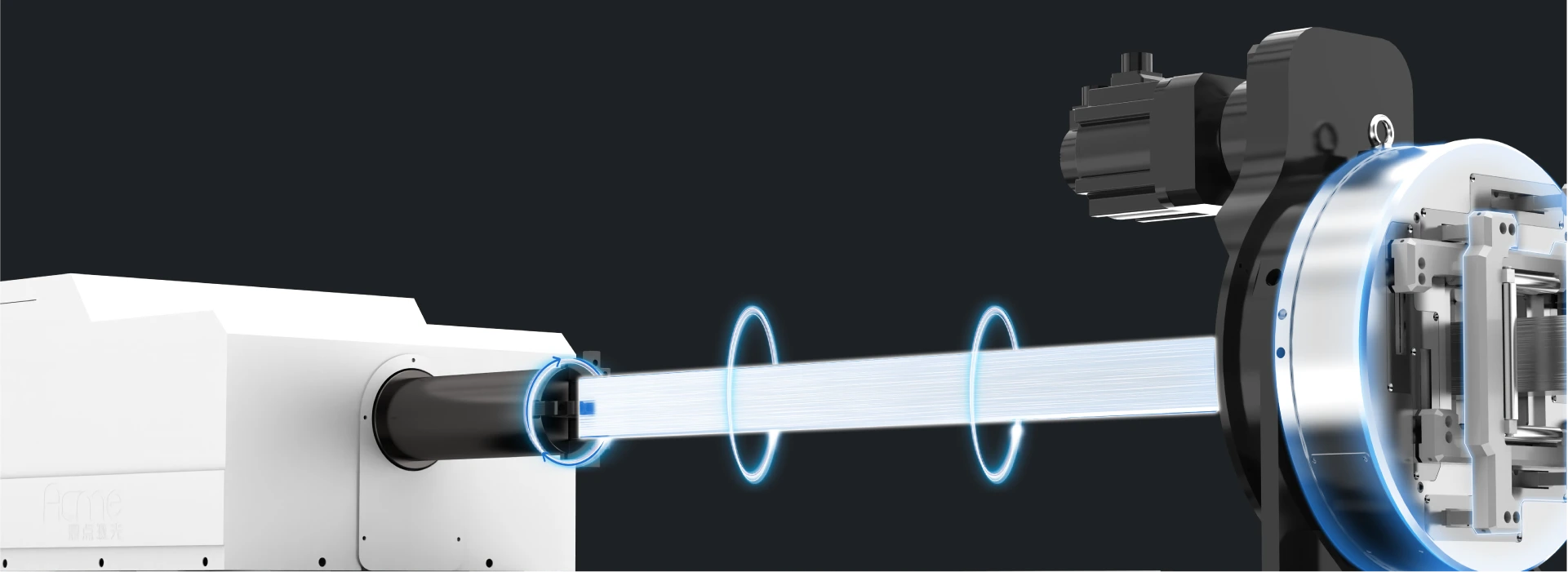

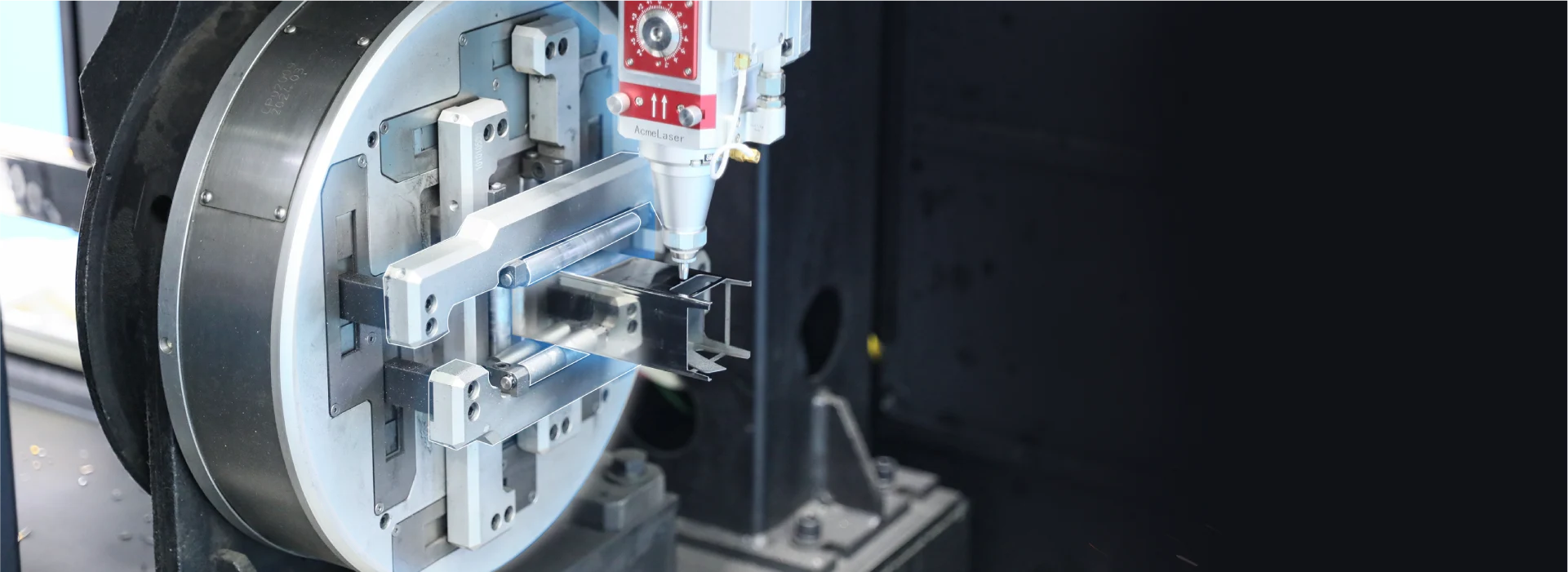

Mandrină cu viteză mare de rotație
Până la 200 r/min: țeava se întoarce repede între tăieri, la orice formă.
Tehnologia din A Series

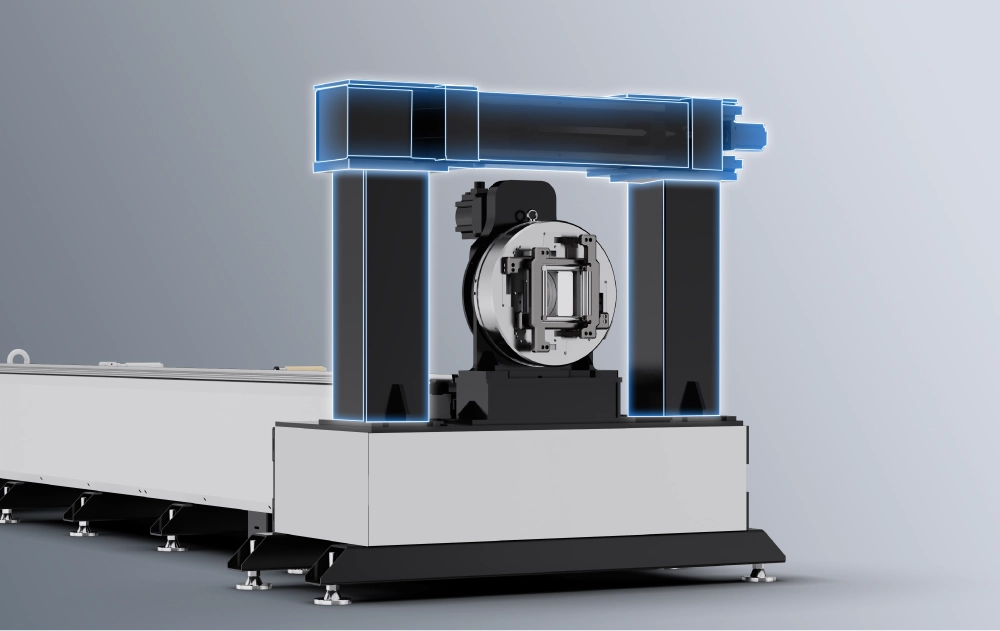

Structură portal
Portalul se sprijină pe ambele șine și ține utilajul echilibrat în mișcare, așa că tăierea rămâne stabilă și precisă și la viteze mari de deplasare.

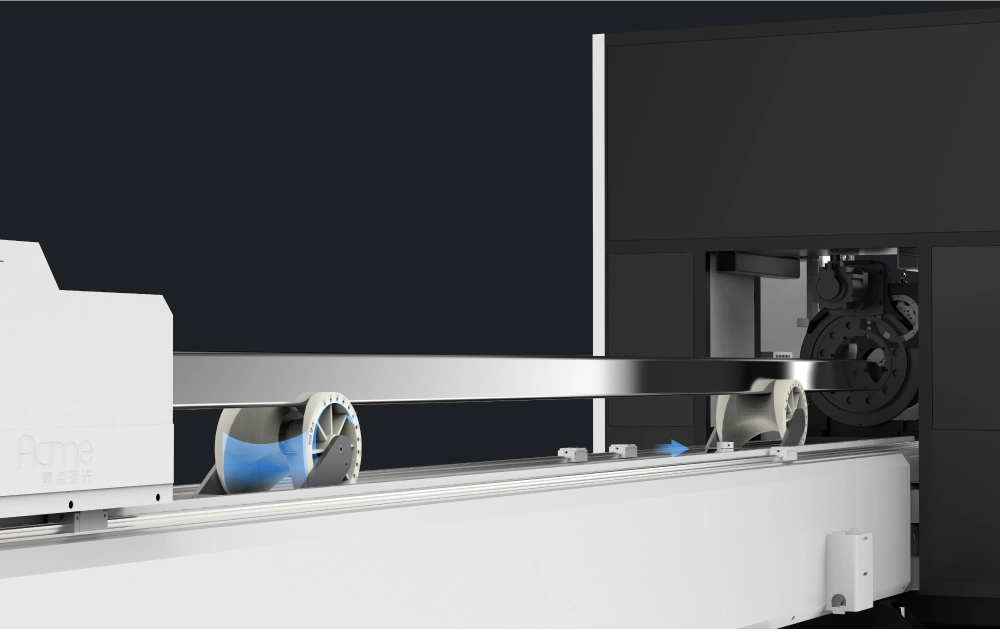

Role de sprijin reglabile
Rolele se ridică singure și se reglează pe diametrul țevii, așa că țeava rămâne sprijinită pe toată durata tăierii, fără reglaje manuale între loturi. Cadrul cu role, cilindrii și cremaliera sunt module standardizate, de aceea construcția e compactă și întreținerea simplă.

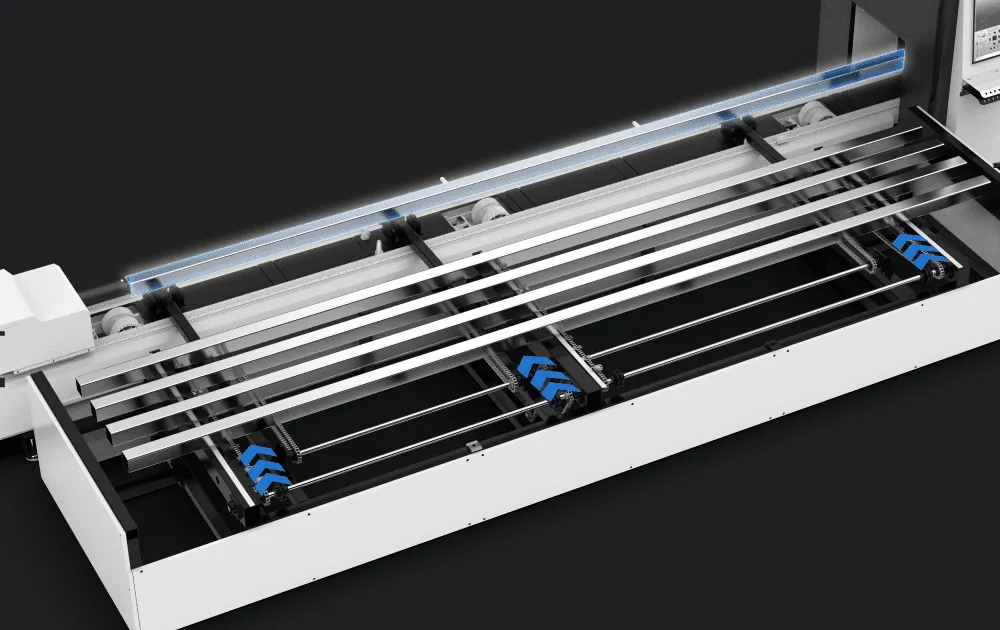

Încărcător semi-automat
Încărcător compact, opțional. Cu el, un singur om poate supraveghea mai multe utilaje, iar la același volum de producție manopera scade.
Ușor de pus în funcțiune

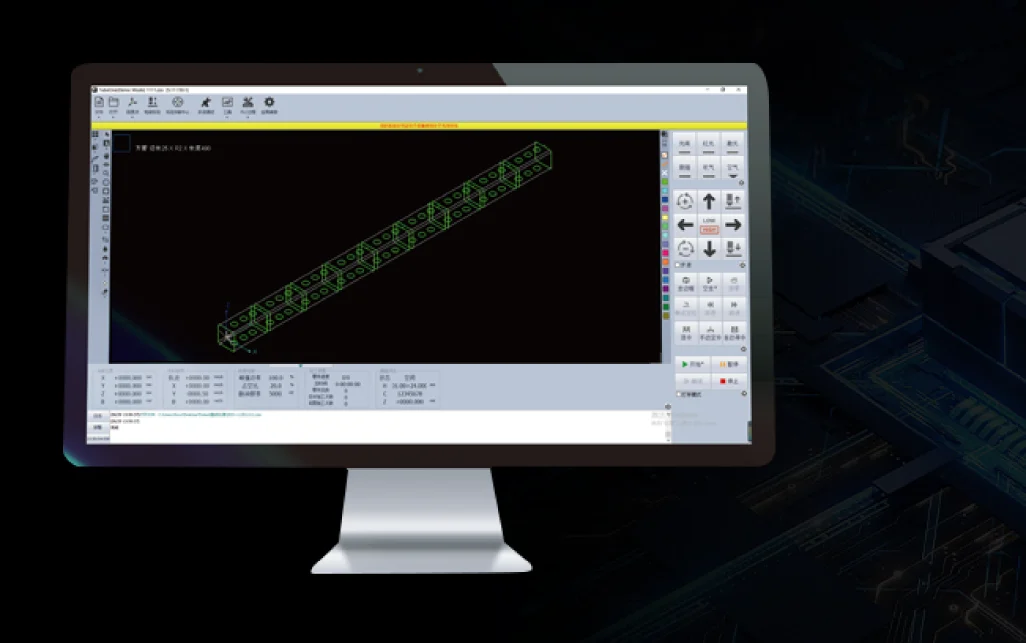

Sistem de control EtherCAT
Controlul și servo-driverele lucrează pe EtherCAT: mașina răspunde rapid la comenzi, iar servomotoarele se urmăresc în timp real.
Vezi tehnologiile ACME
Asistență gratuită de la producător
Actualizări pentru sistem și pentru softul de croire, îndrumare tehnică online, ajutor la desenele complexe și ghiduri video de operare, permanent și fără cost. Când e nevoie, facem noi legătura cu ACME.
Vezi serviciile noastre

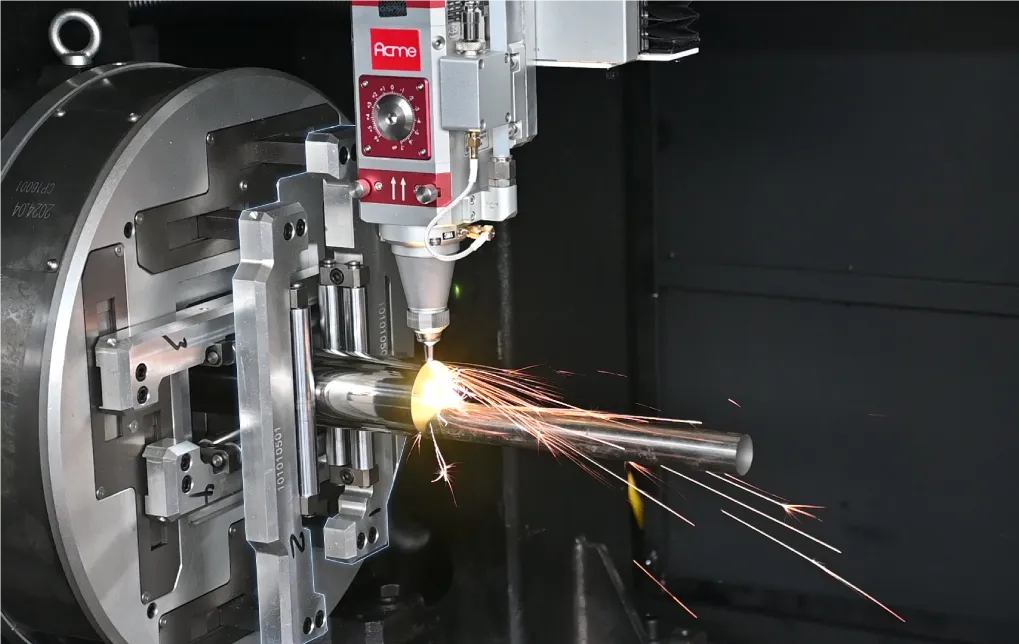

Instalare în România
Instalarea o face echipa noastră tehnică, fără să așteptați tehnicieni din China. Conform ACME, utilajul e funcțional în 2 zile și gata de producție în 3 zile.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date oficiale ACME — 3 modele. Litera „B” din codul modelului arată că utilajul vine cu încărcător semi-automat — 6012A și 6012AB sunt același utilaj, diferă doar alimentarea.
| Model | 6012A | 6012AB | 6018A |
|---|---|---|---|
| Diametru țeavă (mm) | Ø 8–120 | Ø 8–120 | Ø 10–180 |
| Coadă reziduală (mm) | ≥ 65 | ≥ 65 | ≥ 65 |
| Viteză mandrină | 200 r/min | 200 r/min | 120 r/min |
| Lungime tăiere (mm) | 6.300 | 6.300 | 6.300 |
| Lungime maximă descărcare (mm) | 6.000 | 6.000 | 6.000 |
| Dimensiuni utilaj (mm) | L 10.691 × l 2.570 h 1.900 | L 10.691 × l 2.570 h 1.900 | L 10.691 × l 2.570 h 1.900 |
| Putere laser | 1–6 kW | ||
| Tipuri țeavă | rotundă, pătrată, dreptunghiulară, ovală | ||
- Diametru țeavă (mm)
- Ø 8–120
- Coadă reziduală (mm)
- ≥ 65
- Viteză mandrină
- 200 r/min
- Lungime tăiere (mm)
- 6.300
- Lungime maximă descărcare (mm)
- 6.000
- Dimensiuni utilaj (mm)
- L 10.691 × l 2.570
h 1.900 - Putere laser
- 1–6 kW
- Tipuri țeavă
- rotundă, pătrată, dreptunghiulară, ovală
- Diametru țeavă (mm)
- Ø 8–120
- Coadă reziduală (mm)
- ≥ 65
- Viteză mandrină
- 200 r/min
- Lungime tăiere (mm)
- 6.300
- Lungime maximă descărcare (mm)
- 6.000
- Dimensiuni utilaj (mm)
- L 10.691 × l 2.570
h 1.900 - Putere laser
- 1–6 kW
- Tipuri țeavă
- rotundă, pătrată, dreptunghiulară, ovală
- Diametru țeavă (mm)
- Ø 10–180
- Coadă reziduală (mm)
- ≥ 65
- Viteză mandrină
- 120 r/min
- Lungime tăiere (mm)
- 6.300
- Lungime maximă descărcare (mm)
- 6.000
- Dimensiuni utilaj (mm)
- L 10.691 × l 2.570
h 1.900 - Putere laser
- 1–6 kW
- Tipuri țeavă
- rotundă, pătrată, dreptunghiulară, ovală
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
A Series debitează țeavă mică, din lungimi de 6 m. Doar 6012A și 6012AB ajung la 200 r/min, pe Ø8–120 mm, turație care scurtează ciclul la țeava pătrată sau dreptunghiulară. La 6018A diametrul crește până la Ø180 mm, iar mandrina urcă doar până la 120 r/min.
Pentru țevi de până la 300 kg sau pentru lucru în condiții cu mult praf și zgură, D Series taie aceleași diametre, cu mandrină sigilată. Tot între Ø8 și Ø180 mm, 6012TFKA și 6018TFKA din TF Series lasă mai puțin material la capătul țevii.
Răspunsuri pentru A Series
Ce diametre de țeavă taie A Series?
A Series acoperă diametre între Ø8 și Ø180 mm. Modelele 6012A și 6012AB primesc țeavă de la Ø8 până la Ø120 mm, iar 6018A lucrează între Ø10 și Ø180 mm. Secțiunea poate fi rotundă, pătrată, dreptunghiulară sau ovală, iar coada reziduală minimă este de 65 mm la toate cele trei modele.
Ce lungime de țeavă poate tăia A Series?
Mașinile A Series lucrează cu țeavă de 6 m. Lungimea de tăiere ajunge la 6.300 mm pe toate cele trei modele, iar piesa descărcată poate avea cel mult 6.000 mm. Pentru țeavă de 9 sau 12 m, variantele potrivite sunt în G Series și TF Series, iar pentru 15 m, în TN Series.
Ce putere laser are A Series și cât loc ocupă?
Toate cele trei modele A Series (6012A, 6012AB și 6018A) lucrează cu sursă laser de 1–6 kW. Gabaritul e același pe toată gama: 10.691×2.570×1.900 mm (lungime × lățime × înălțime). Puterea și configurația potrivite se aleg după material, grosimi, diametrele tipice și volumul lunar de producție.
Cât durează instalarea unei mașini A Series?
După datele ACME, o mașină A Series e funcțională la 2 zile după instalare și intră în producție după 3 zile, odată ce operatorii au fost instruiți. Montajul îl fac tehnicienii noștri din România, așa că nu depindeți de o echipă venită din afara țării. Ghidurile video de operare ale producătorului rămân la dispoziția operatorilor și după pornire.
Ce garanție are A Series?
Fiecare mașină A Series vine cu garanție de 2 ani, de la producător, standard ACME. Consumabilele, adică duzele, lentilele de protecție și inelele ceramice, nu intră în garanție. Punerea în funcțiune, întreținerea și reparațiile le fac tehnicienii noștri, iar duzele, lentilele și componentele critice sunt în stoc în țară.
Ce sistem de control are A Series?
A Series are control EtherCAT, pe toate cele trei modele. Prin această legătură, mașina reacționează repede la comenzi, iar operatorul urmărește în timp real starea servomotoarelor. Actualizările pentru sistem și pentru softul de croire vin gratuit și permanent de la producător.
Cu ce turație se rotește mandrina A Series?
Mandrina A Series ajunge la 200 r/min pe 6012A și 6012AB și la 120 r/min pe 6018A, modelul pentru diametre mai mari. Turația contează la țeava pătrată și dreptunghiulară, unde piesa se întoarce la fiecare colț, iar timpul de rotire se adună la fiecare ciclu. De aceea, pe această țeavă, 6012A și 6012AB au cicluri mai scurte decât 6018A.
