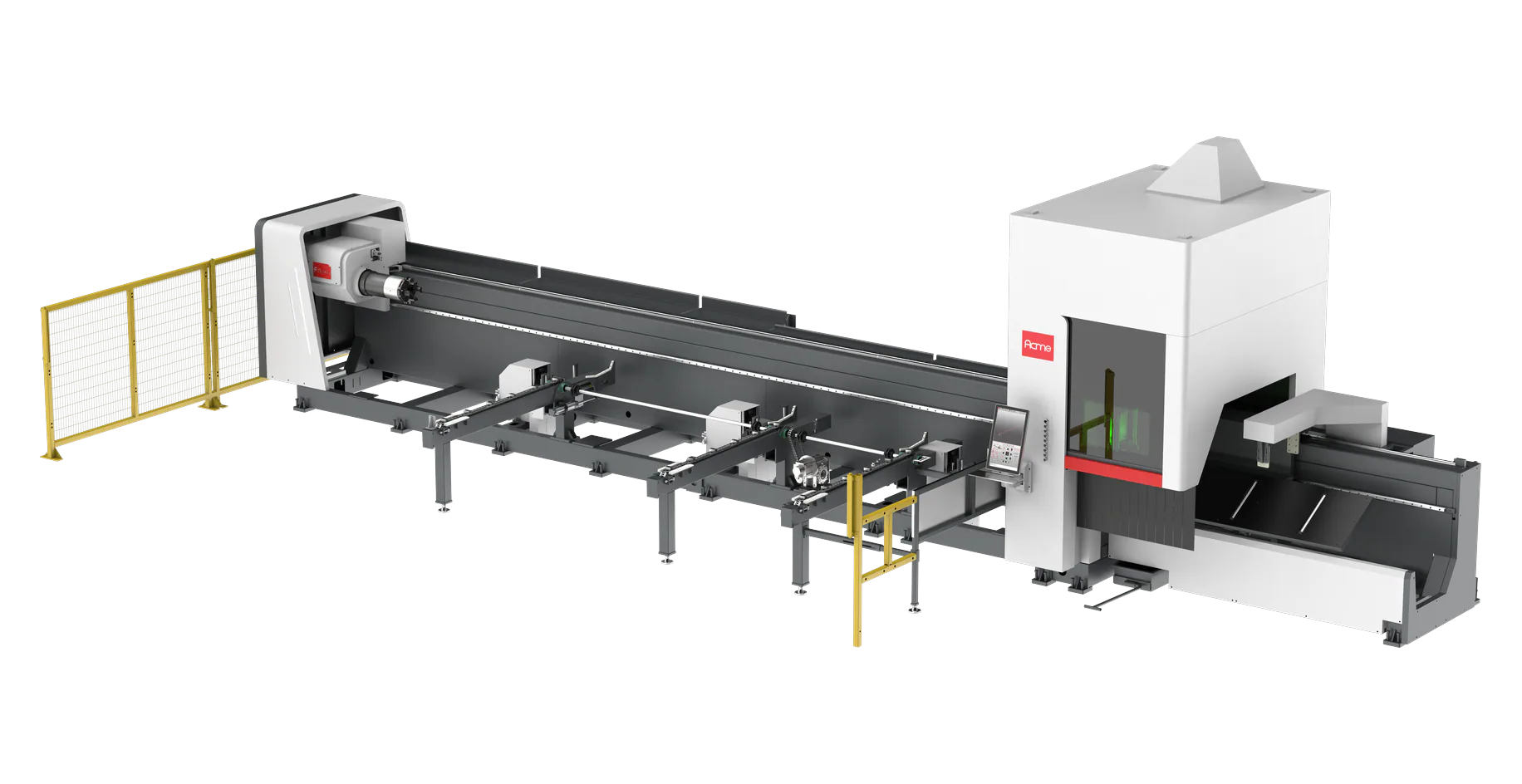

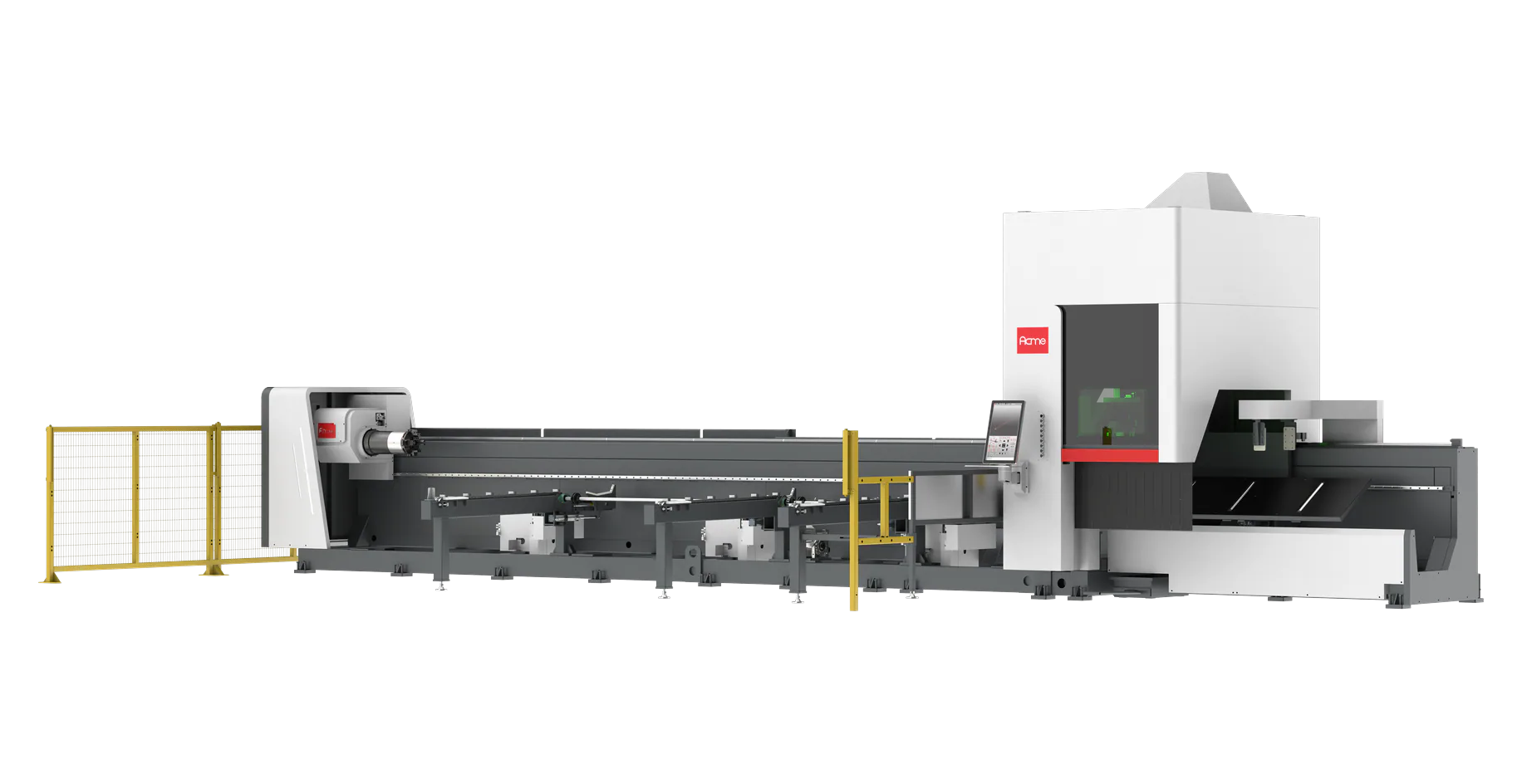

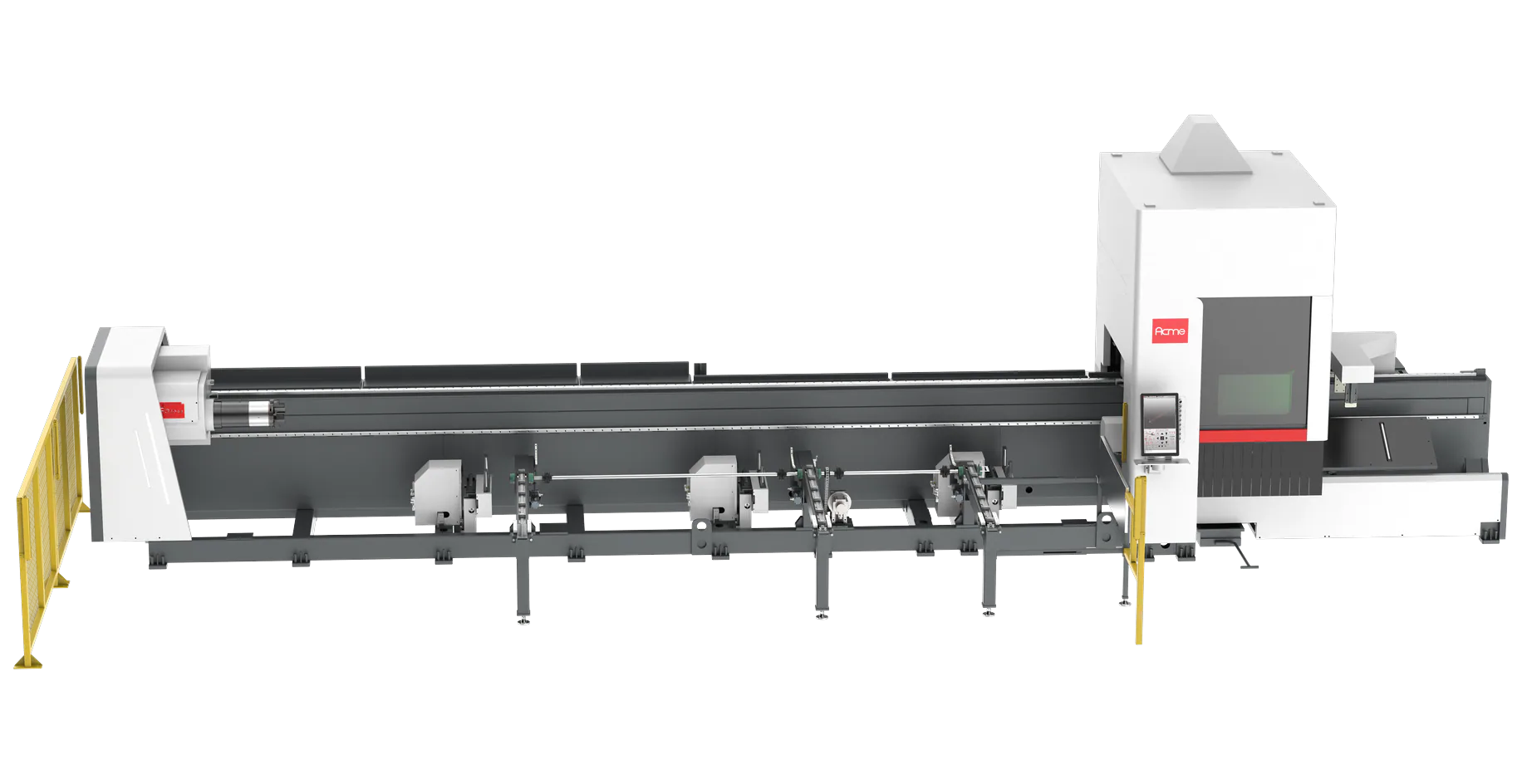

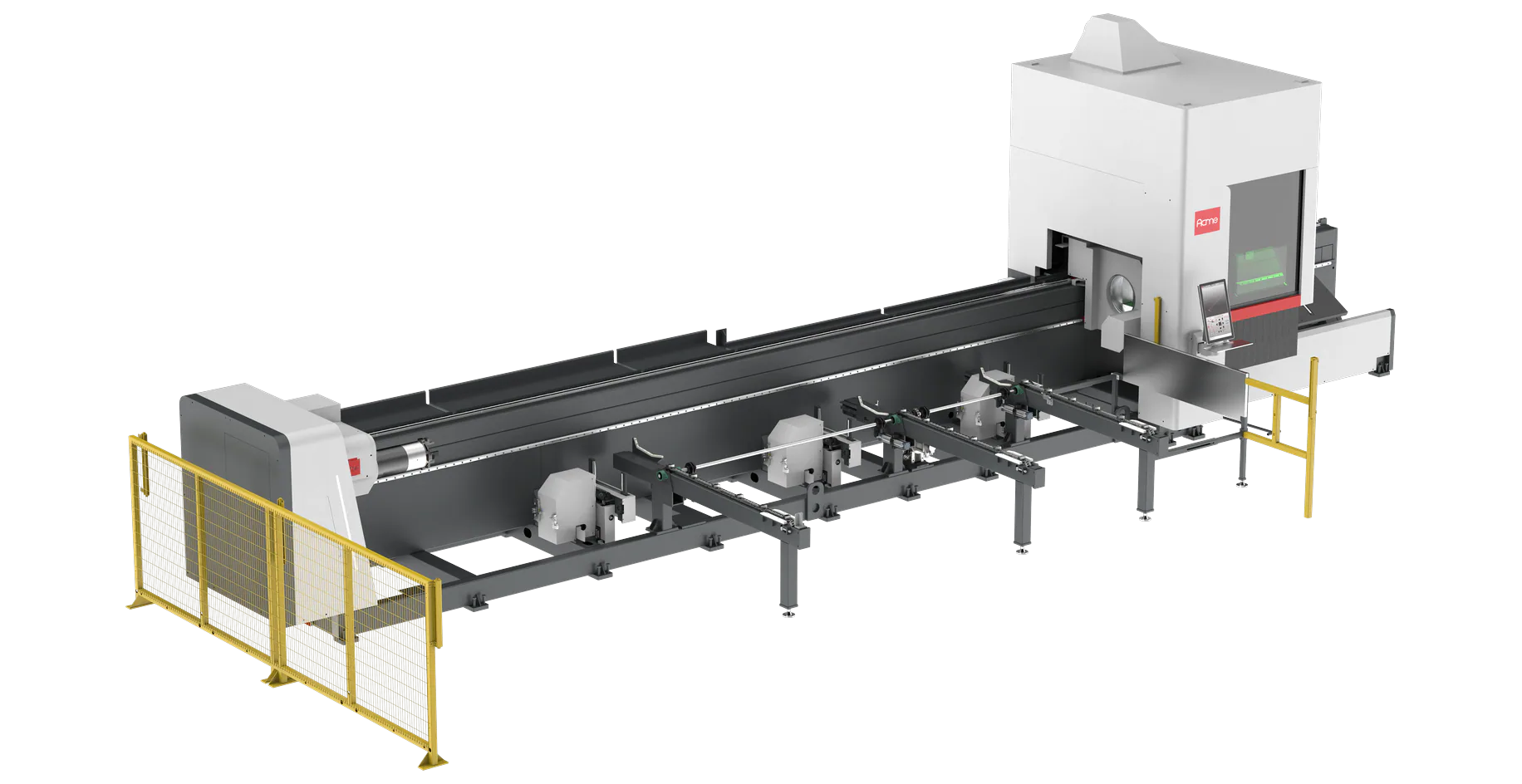

TF Series — Mașini laser cu 2 mandrine pentru coadă mică
TF Series este mașina laser cu 2 mandrine pentru țevi lungi, din care trebuie să rămână cât mai puțin capăt. Cinci modele, Ø8–350 mm, 1–30 kW, mandrină de 200 r/min, accelerație de până la 1,5 G, șanfrenare 45°.
- Mandrină: 200 r/min (dublu)
- Accelerație: până la 1,5 G
- Coadă reziduală: de la 35 mm
- Putere laser: 1–30 kW
De ce TF Series
Forme diferite de țeavă
Utilajul taie țeavă rotundă, pătrată sau dreptunghiulară, dar și profile cu formă specială.
Ce face TF Series diferit

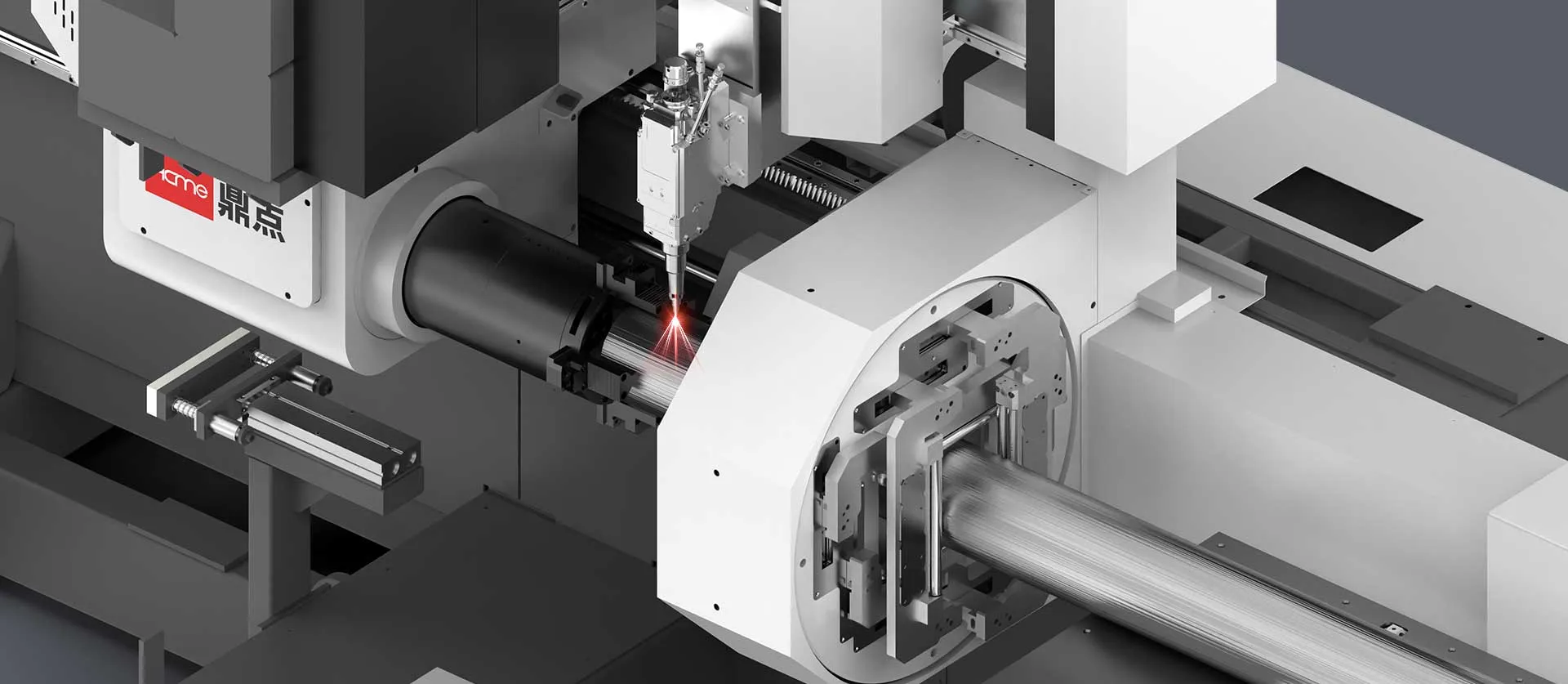

Mandrina din față avansează
Mandrina din față se poate deplasa înainte până la 1.400 mm pe modelele mari (6026TFA, 9028TFA, 12036TFA). Așa, piesele lungi nu mai bat la rotație, iar tăierea iese mai precisă.
Tehnologia din TF Series

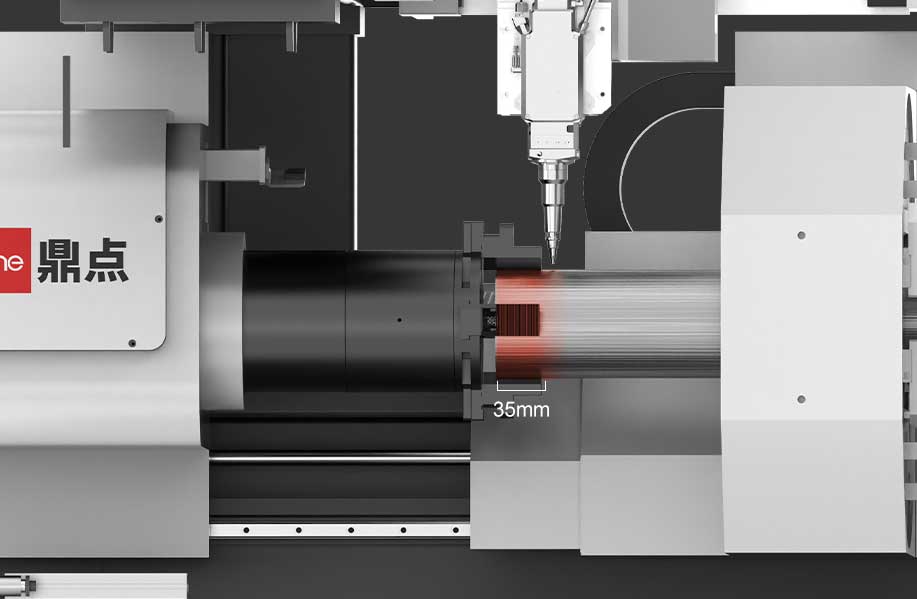

Coadă reziduală redusă
Pe cele trei modele mari (6026TFA, 9028TFA, 12036TFA), mandrina se ferește din calea capului de tăiere; pe 6012TFKA și 6018TFKA, mandrina avansează, iar tăierea se oprește între cele două mandrine. În ambele cazuri, din fiecare țeavă rămâne un capăt scurt și se pierde mai puțin material.

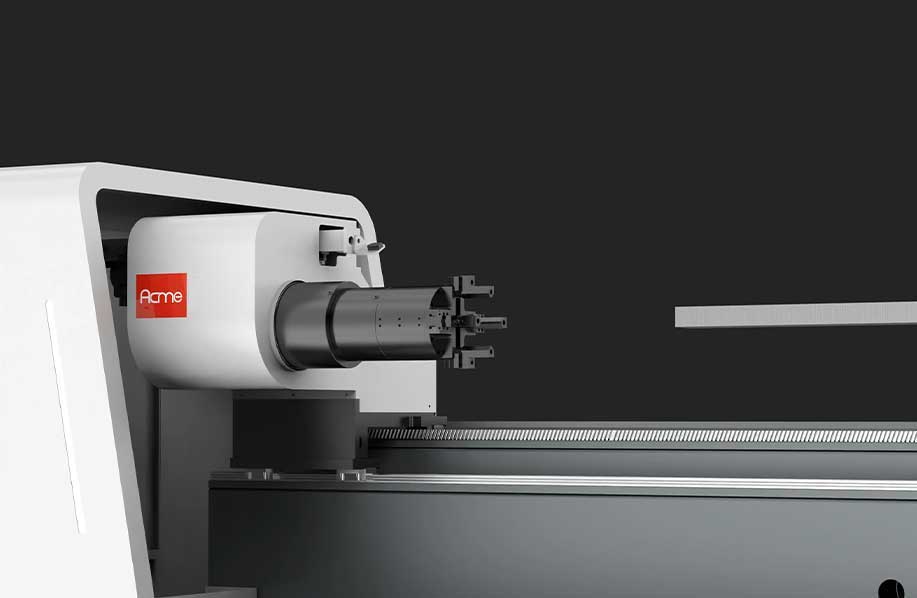

Mandrină de 200 r/min, până la 1,5 G
Construcția integrată ține utilajul stabil la turația ridicată a mandrinei și la accelerațiile de până la 1,5 G, așa că tăierea rămâne rapidă și precisă. Mandrina e de două ori mai rapidă decât una obișnuită, iar cele mai mari accelerații le au 6012TFKA și 6018TFKA.

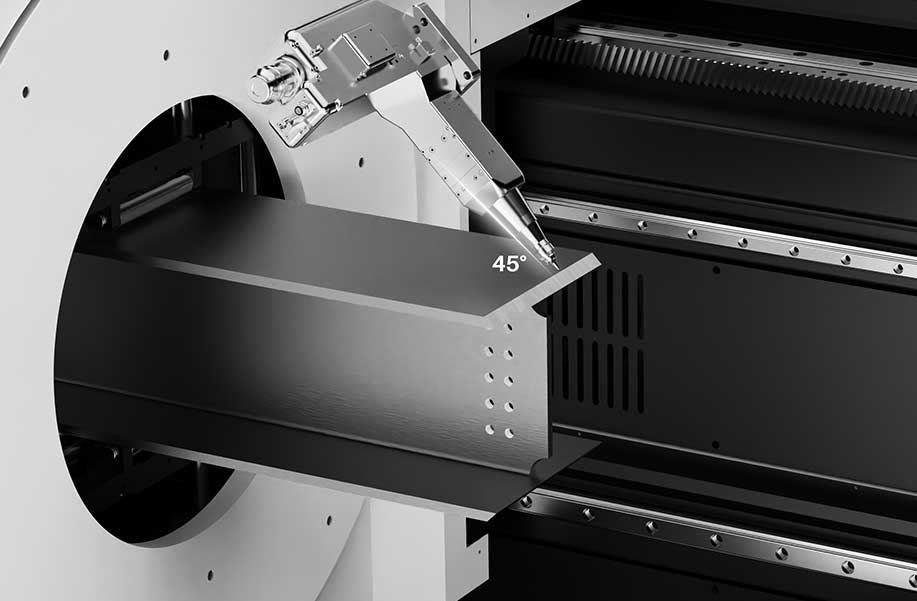

Șanfrenare la 45°
Pe 6026TFA, 9028TFA și 12036TFA, șanfrenul se taie direct pe țeava sudată, fără o a doua prelucrare: producția costă mai puțin, țeava se folosește mai bine, iar șanfrenarea are randament mai bun. Pe 6012TFKA și 6018TFKA, cu cap de șanfrenare K, duza stă chiar în centrul de rotație, așa că țeava nu mai trebuie mutată înainte și înapoi ca să iasă șanfrenul și nu se mai deformează din cauza prinderilor repetate.
Ușor de pus în funcțiune

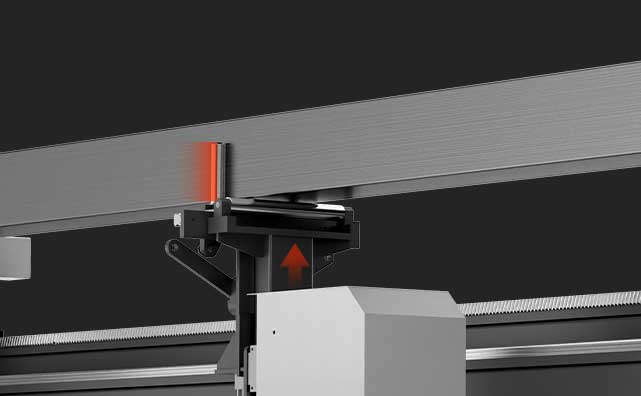

Încărcare semi-automată
Pe 6026TFA, 9028TFA și 12036TFA, o țeavă se încarcă în 10 secunde: lucrul e mai sigur pentru operator și cere mai puțină manoperă. Pe 6012TFKA și 6018TFKA, încărcarea e tot semi-automată.
Vezi tehnologiile ACME

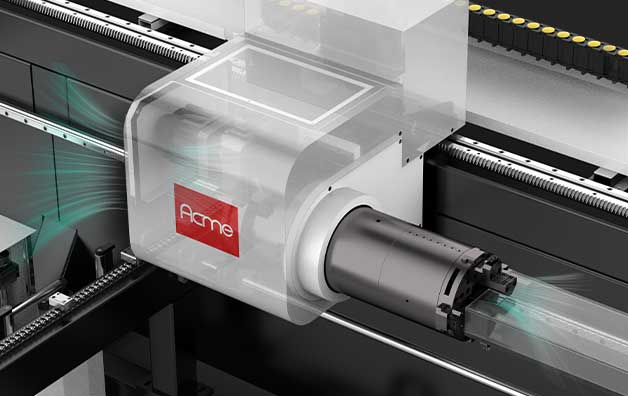

Suport servo care urmărește țeava
Suportul prinde țeava, o ridică și o scoate din utilaj, iar prelucrarea devine mai stabilă și mai sigură. E fixat pe batiu, așa că nu se mișcă și nu se lasă în timp.
Vezi serviciile noastre

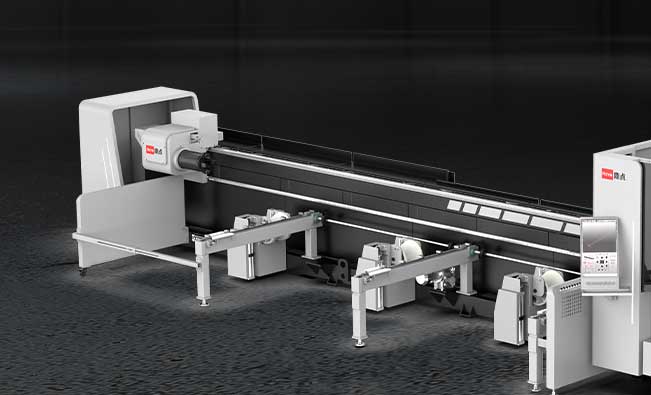

Aspirație cu suflare din spate
Pe 6026TFA, 9028TFA și 12036TFA, aspirația cu suflare din spate e în dotarea standard: scoate zgura și praful din zona de tăiere, nu le lasă să se adune și păstrează calitatea tăieturii.
Discută cu un specialistDe ce dealer local
Dealer autorizat
Partener autorizat ACME pentru România, nu un simplu revânzător.
Service cu oameni proprii
Punere în funcțiune, întreținere și reparații, cu tehnicienii noștri.
Piese pe stoc în România
Duze, lentile și componente critice în țară — zile, nu săptămâni.
Le folosim și noi
2 utilaje ACME lucrează în propria noastră firmă de producție.
Parametri tehnici
Date de pe tabelele oficiale ale seriei, 5 modele. 6012TFKA și 6018TFKA (fostele modele VFA) au cap de șanfrenare K, fără ca țeava să fie mutată înainte și înapoi; 6026TFA, 9028TFA și 12036TFA șanfrenează direct pe țeava sudată.
| Model | 6012TFKA | 6018TFKA | 6026TFA | 9028TFA | 12036TFA |
|---|---|---|---|---|---|
| Putere laser | 1–6 kW | 1–6 kW | 6–30 kW | 6–30 kW | 6–30 kW |
| Diametru țeavă (mm) | Ø 8–120 | Ø 10–180 | Ø 15–260 | Ø 15–280 | Ø 30–350 |
| Lungime procesare (mm) | ≤ 6.800 | ≤ 6.800 | ≤ 7.000 | ≤ 9.000 | ≤ 12.500 |
| Coadă reziduală (mm) | ≥ 35 / ≥ 0 | ≥ 35 / ≥ 0 | ≥ 35 | ≥ 65 | ≥ 65 |
| Accelerație mandrină | 1,5 G | 1,5 G | 1,2 G | 1,0 G | 0,7 G |
| Dimensiuni utilaj (mm) | L 10.990 × l 3.594 h 2.145 | L 10.990 × l 3.594 h 2.145 | L 12.200 × l 3.500 h 3.100 | L 14.900 × l 3.500 h 3.100 | L 15.800 × l 4.050 h 3.600 |
| Viteză rotație mandrină | 200 r/min (2× față de o mandrină obișnuită) | ||||
| Unghi bevel | 45° | ||||
| Tipuri țeavă / profil | rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială | ||||
- Putere laser
- 1–6 kW
- Diametru țeavă (mm)
- Ø 8–120
- Lungime procesare (mm)
- ≤ 6.800
- Coadă reziduală (mm)
- ≥ 35 / ≥ 0
- Accelerație mandrină
- 1,5 G
- Dimensiuni utilaj (mm)
- L 10.990 × l 3.594
h 2.145 - Viteză rotație mandrină
- 200 r/min (2× față de o mandrină obișnuită)
- Unghi bevel
- 45°
- Tipuri țeavă / profil
- rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială
- Putere laser
- 1–6 kW
- Diametru țeavă (mm)
- Ø 10–180
- Lungime procesare (mm)
- ≤ 6.800
- Coadă reziduală (mm)
- ≥ 35 / ≥ 0
- Accelerație mandrină
- 1,5 G
- Dimensiuni utilaj (mm)
- L 10.990 × l 3.594
h 2.145 - Viteză rotație mandrină
- 200 r/min (2× față de o mandrină obișnuită)
- Unghi bevel
- 45°
- Tipuri țeavă / profil
- rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 15–260
- Lungime procesare (mm)
- ≤ 7.000
- Coadă reziduală (mm)
- ≥ 35
- Accelerație mandrină
- 1,2 G
- Dimensiuni utilaj (mm)
- L 12.200 × l 3.500
h 3.100 - Viteză rotație mandrină
- 200 r/min (2× față de o mandrină obișnuită)
- Unghi bevel
- 45°
- Tipuri țeavă / profil
- rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 15–280
- Lungime procesare (mm)
- ≤ 9.000
- Coadă reziduală (mm)
- ≥ 65
- Accelerație mandrină
- 1,0 G
- Dimensiuni utilaj (mm)
- L 14.900 × l 3.500
h 3.100 - Viteză rotație mandrină
- 200 r/min (2× față de o mandrină obișnuită)
- Unghi bevel
- 45°
- Tipuri țeavă / profil
- rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială
- Putere laser
- 6–30 kW
- Diametru țeavă (mm)
- Ø 30–350
- Lungime procesare (mm)
- ≤ 12.500
- Coadă reziduală (mm)
- ≥ 65
- Accelerație mandrină
- 0,7 G
- Dimensiuni utilaj (mm)
- L 15.800 × l 4.050
h 3.600 - Viteză rotație mandrină
- 200 r/min (2× față de o mandrină obișnuită)
- Unghi bevel
- 45°
- Tipuri țeavă / profil
- rotundă, pătrată, dreptunghiulară, ovală, profil H, profil I, profil U, cornieră și profile cu formă specială
Specificațiile sunt orientative: producătorul îmbunătățește utilajele constant. Confirmăm valorile exacte ale configurației dumneavoastră în oferta de preț.
Pentru cine e construit acest utilaj
Întrebarea care duce la TF Series e cât rămâne din țeavă după ultima piesă. Pe 6012TFKA și 6018TFKA rămân 35 mm, iar la limită capătul poate ajunge la 0; pe 6026TFA rămâne tot 35, iar pe 9028TFA și 12036TFA ajunge la 65 — la fel ca la E Series, care acoperă aceleași diametre. Pe loturi mari, diferența se vede în material.
Toate cele cinci modele șanfrenează la 45°, așa că rostul de sudură iese odată cu piesa. Peste Ø350 mm, în gamă rămân T și TN Series.
Răspunsuri pentru TF Series
Prin ce se deosebesc 6012TFKA și 6018TFKA de celelalte modele TF Series?
6012TFKA și 6018TFKA sunt fostele modele VFA (VF Series), pe care producătorul le-a redenumit și le-a trecut în TF Series; litera K din cod arată capul de șanfrenare. Au mandrinele în configurație 2+1 și taie șanfrenul de 45° cu duza în centrul de rotație. Pe 6026TFA, 9028TFA și 12036TFA, șanfrenul se face direct pe țeava sudată. Diametrul și puterea cresc de la 6012TFKA (Ø8–120 mm, 1–6 kW) la 12036TFA (Ø30–350 mm, 6–30 kW).
Ce diametre și lungimi de țeavă taie TF Series?
TF Series taie țeavă între Ø8 și Ø350 mm, în funcție de model: Ø8–120 mm pe 6012TFKA, Ø10–180 mm pe 6018TFKA, Ø15–260 mm pe 6026TFA, Ø15–280 mm pe 9028TFA și Ø30–350 mm pe 12036TFA. Lungimea de prelucrare ajunge la 6.800 mm pe 6012TFKA și 6018TFKA, 7.000 mm pe 6026TFA, 9.000 mm pe 9028TFA și 12.500 mm pe 12036TFA. Peste Ø350 mm, gama continuă cu T și TN Series.
Ce coadă reziduală lasă TF Series?
Coada minimă la TF Series este de 35 mm pe 6012TFKA, 6018TFKA și 6026TFA și de 65 mm pe 9028TFA și 12036TFA. Pe 6012TFKA și 6018TFKA există și un al doilea caz: când tăierea se oprește între cele două mandrine, capătul poate ajunge la 0.
Cu ce viteză se rotește mandrina la TF Series?
La TF Series, mandrina se rotește cu 200 r/min pe toate cele cinci modele, de la 6012TFKA la 12036TFA. Între modele diferă accelerația maximă: 1,5 G pe 6012TFKA și 6018TFKA, 1,2 G pe 6026TFA, 1,0 G pe 9028TFA și 0,7 G pe 12036TFA, cel mai mare model din gamă.
Ce putere laser are TF Series?
Sursele laser de pe TF Series au între 1 și 30 kW. 6012TFKA și 6018TFKA, pentru țevi de până la Ø120, respectiv Ø180 mm, au 1–6 kW. 6026TFA, 9028TFA și 12036TFA, care ajung la Ø260, Ø280 și Ø350 mm, au 6–30 kW. Puterea potrivită se alege după material, grosimea peretelui și volumul de producție.
Cât durează încărcarea unei țevi pe TF Series?
Pe 6026TFA, 9028TFA și 12036TFA, încărcarea unei țevi durează 10 secunde; pentru 6012TFKA și 6018TFKA, producătorul nu publică o cifră de timp. Toate cele cinci modele TF Series au încărcare semi-automată, iar litera A de la finalul codului arată încărcătorul. Pe modelele mari, timpul scurt vine din batiul montat lateral.

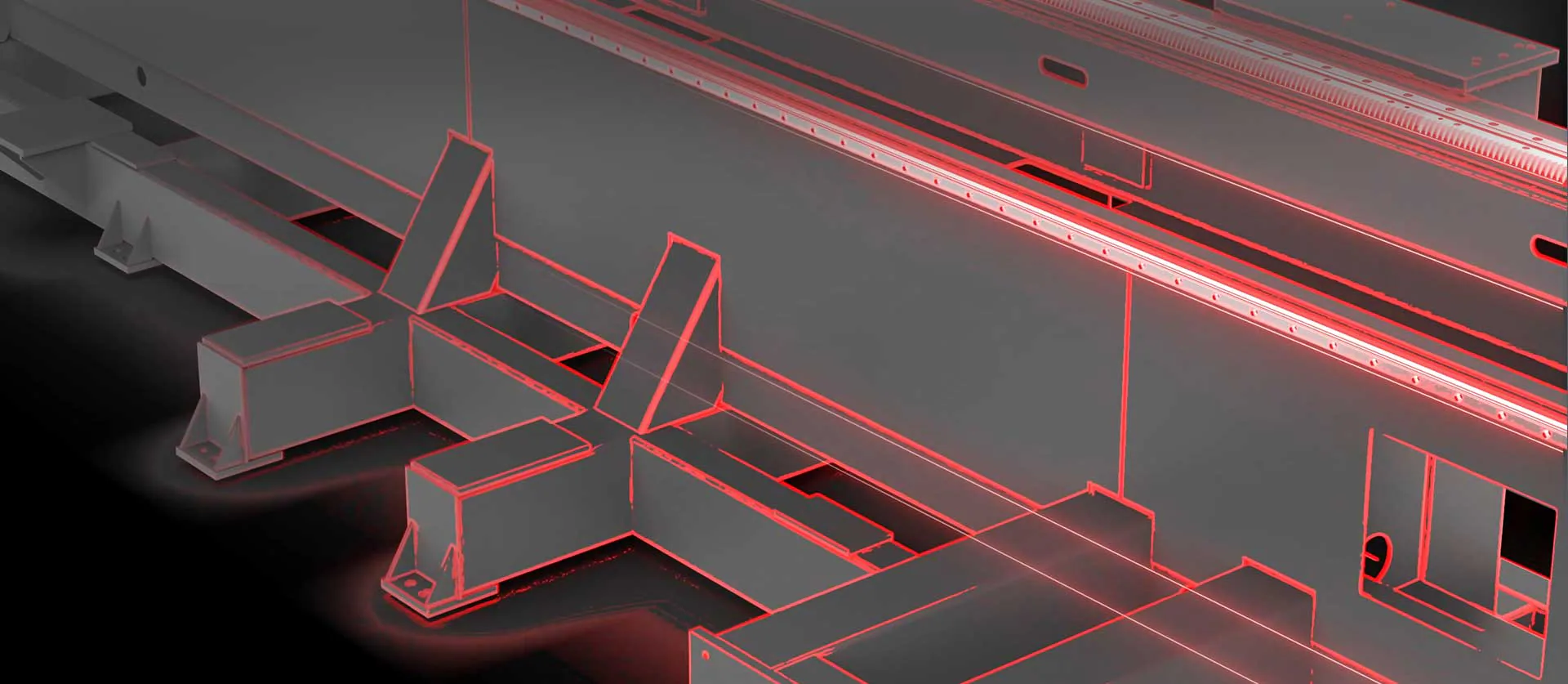

Ce precizie are batiul la TF Series?
Batiul TF Series e debitat laser pe 6026TFA, 9028TFA și 12036TFA, iar producătorul declară pentru el o abatere sub 0,5 mm. Pentru 6012TFKA și 6018TFKA nu publică o cifră de precizie separată. Pe fiecare model, batiul e montat lateral și ține utilajul stabil în lucru.
